Батарейные циклоны

Батарейные циклоны БЦ применяются для улавливания слабо- и среднеслипающихся пылей. Их используют для очистки газов от летучей золы, пыли цемента, доломита, известняка, шамота и др. Для улавливания сильнослипающихся пылей батарейные циклоны  БЦ применять не рекомендуется.

Батарейные циклоны рассчитаны на очистку газов с содержанием пыли 0,05-0,1 кг/м3. Степень очистки газа в батарейных циклонах составляет 65-85% (для. частиц диаметром 5 мкм), 85-90 % (для частиц диаметром 10 мкм) и 90-95 % (для частиц диаметром 20 мкм).

Батарейные циклоны отличаются простотой конструкции (не имеют движущихся частей) и могут быть использованы для очистки химически активных газов при высоких температурах. По сравнению с аппаратами, в которых отделение пыли осуществляется под действием сил тяжести или инерционных сил, циклоны обеспечивают более высокую степень очистки газа, более компактны и требуют меньших капитальных затрат.

Модельный ряд производимых батарейных циклонов

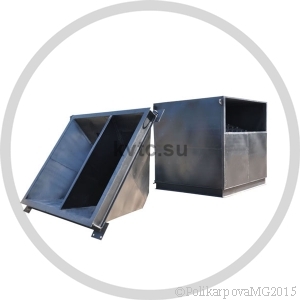

Батарейные циклоны БЦ 2

Марка батарейного циклона БЦ Кол-во элементов Расход газа при 150oС,м3/с при сопротивлении, кГ/м2(Па) Габаритные размеры, мм Масса, кг, не более Рекомендуемая паропроизводительность котлов,
т/ч (теплопроизводительность, Гкал/ч)
длина ширина высота
БЦ-2-4х(3+2) 20 4,18-4,84 2120 1610 4010 3000 6,5
БЦ-2-5х(3+2) 25 5,25-6,07 2400 1610 4110 3700 6,5
БЦ-2-5х(4+2) 30 6,28-7,25 2400 1890 4110 4200 10,0 (4,0)
БЦ-2-6х(4+2) 36 7,55- 8.72 2680 1890 4210 4900 10,0 (4,0)
БЦ-2-6х(4+3) 42 8,77-10,15 2890 2170 4410 5500 15,0 (6,0)
БЦ-2-7х(5+3) 56 11,72-13.58 3170 2450 4510 7200 20,0 (8,0)

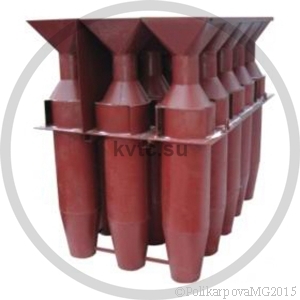

Батареные циклоны БЦ 259

Марка циклона БЦ-259 Количество элементов БЦ-259 Расход газа, тыс. м³/ч Габаритные размеры циклона Масса, кг Рекомендуемая паропроиз-водительность котлов, т/ч
Длина Ширина Высота
Циклон БЦ-259-(3x2) 6 4 1580 1430 3500 1820 0,93 (0,8)
Циклон БЦ-259-(3x3) 9 6 1980 1502 3450 2500 2,0 (1,2)
Циклон БЦ-259-(4x3) 12 8 2624 2208 4480 3200 2,5 (1,75)
Циклон БЦ-259-(4x4) 16 9 2624 2208 4480 3600 3,84 (2,3)
Циклон БЦ-259-(4x5) 20 13 2624 2208 4480 4000 4,0 (2,8)
Циклон БЦ-259-(6x4) 24 16 2320 2770 4440 4970 6,5 (4,5)
Циклон БЦ-259-(6x5) 30 20 2740 2770 4440 5770 6,5 (4,5)
Циклон БЦ-259-(6x6) 36 24 3160 2770 4440 6580 10,0 (7,0)
Циклон БЦ-259-(6x7) 42 28 3580 2770 5160 7720 10,0 (7,0)
Циклон БЦ-259-(6x8) 48 32 4000 2770 5160 8610 15,0 (10,0)

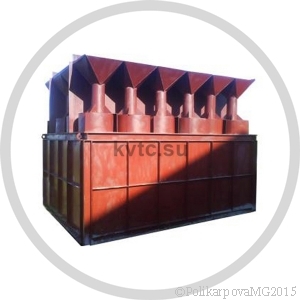

Батарейные циклоны БЦ 512

Марка циклонов БЦ 512 Количество элементов Количество секций Расход газа, тыс. м³/ч Габаритные размеры циклона
Длина Ширина Высота
Циклон БЦ-512-1-(4x6) 16 1 44 4450 3560 7075
Циклон БЦ-512-1-(4x4) 16 1 44 4180 3650 7075
Циклон БЦ-512-Р-1-(4x6) 24 1 67 6050 3560 7075
Циклон БЦ-512-Р-2-(6x5) 30 2 84 6130 4190 7480
Циклон БЦ-512-2-(6x5) 30 2 84 4150 4190 7480
Циклон БЦ-512-Р-2-(6x6) 36 2 100 6770 4190 7480
Циклон БЦ-512-2-(6x6) 36 2 100 4790 4190 7480
Циклон БЦ-512-Р-2(6x7) 42 2 117 7410 4190 7480
Циклон БЦ-512-2(6x7) 42 2 117 5130 4190 7480
Циклон БЦ-512-Р-2-(6x8) 48 2 133 6050 6450 6470
Циклон БЦ-512-2-(6x8) 48 2 133 4175 6450 6470
Циклон БЦ-512-Р-3-(12x6) 72 3 200 6050 9360 6970
Циклон БЦ-512-3-(12x6) 72 3 200 6050 9360 6970
Циклон БЦ-512-Р-4-(8x12) 96 4 267 11430 6460 6970
Циклон БЦ-512-4-(8x12) 96 4 267 8105 6460 6970
Циклон БЦ-512-Р-6-(12x12) 114 6 400 11430 9360 6970
Циклон БЦ-512-6-(12x12) 114 6 400 8105 9360 6970

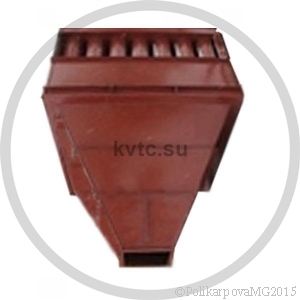

Циклоны батарейные ЦБ

Наименование ЦБ-16 ЦБ-20 ЦБ-25 ЦБ-30 ЦБ-42 ЦБ-49 ЦБ-56
Номинальная производительность, м3 6500 11000 14000 18000 23000 30000 36000
Коэффициент очистки, % 80 80 80 80 80 80 80
Расчетная температура на входе, С 300 300 300 300 300 300 300
Аэродинамическое сопротивление, кгс/см2 100 100 100 100 100 100 100
Запыленность поступающих газов, г/м3 600 600 600 600 600 600 600
Габариты (LxDxH), мм 1800
1325
3095
1760 3112
2050
1720
1995 2355
2300
3180
3280
2705
2300
3050
Масса, кг 1670 2042 1930 2857 3113 4084 4951
Количество циклонных элементов 16 20 25 30 42 49 56
Расчетное давление внутри циклона не более 4 Па (кгс/м3)

Устройство батарейных циклонов

Газ поступает сверху через кольцевое пространство между корпусом и выхлопной трубой. В кольцевом зазоре установлено закручивающее лопастное устройство "розетки" с восемью лопатками, расположенными под углом 25° или 30°. При помощи такого устройства обеспечивается вращение газового потока. Все направляющие аппараты в одной секции батарейного циклона обязательно должны иметь одно и то же направление вращения газа. Пыль из элемента ссыпается через пылеотводящий патрубок в общую пылесборную камеру аппарата.

Корпус и бункер батарейных циклонов изготовляют сварными из листовой стали. Все сварные швы должны быть не только прочными, но и плотными. Особенностью работы батарейных циклонов является то, что эффективность очистки газа резко снижается при подсосе атмосферного воздуха внутрь циклона, особенно через бункер. Экспериментальные исследования показали, что 1 % подсоса воздуха снижает эффективность очистки на величину от 1 до 4 %, поэтому подсос должен быть сведен к минимуму. Корпус батарейных циклонов выполняется секционированным, что позволяет сохранять оптимальную скорость движения газов в циклонных элементах при переменных нагрузках (работа котельных в летний и зимний периоды) путем отключения соответствующих секций. Кроме того, секционирование уменьшает возможности заметного ухудшения степени очистки газов, за счет их перетока из одних элементов в другие через пылевой бункер. Для ограничения перетекания газов из одних элементов в другие пылевой бункер часто разделяют на две части перегородкой, располагаемой перпендикулярно движению газов.

Для обеспечения равномерного распределения газа по всем элементам газораспределительная камера корпуса может быть выполнена клиновидной. Корпус обычно имеет прямоугольную форму.

На стенке бункера для монтажных работ, осмотра и очистки устраивается люк. Если же в бункере установлена перегородка, таких люком делается два (по обе стороны от перегородки). Опорный пояс представляет собой сварную стальную конструкцию. Для жесткости по периметру с наружной стороны опорного пояса привариваются вертикальный полосы; с внутренней стороны привариваются направляющие листы под углом, равным углам наклона стенок бункера. На эти листы ложится бункер, опускаемый сверху.

Нижняя опорная решетка с ребрами жесткости устанавливается в опорных балках. Верхняя опорная решетка состоит из несущих полос расположенных по ширине газораспределительной камеры и приваренных к окаймляющей раме из полосовой стали. Между несущими полосами привариваются распорные полосы, которые образуют квадратные ячейки решетки. Размеры полос выбираются, исходя из конструктивных соображений: они должны обеспечивать прочность сооружения и возможность установки и приварки фланцев выхлопных труб.

Корпуса циклонных элементов устанавливаются на нижней опорной решетке.

Принцип работы батарейных циклонов

Батарейные циклоны состоят из параллельно работающих циклонных элементов, смонтированных в общем корпусе. Запыленный газ поступает через входной патрубок в газораспределительную камеру, ограниченную трубными решетками, в которых герметично закреплены циклонные элементы. Газ равномерно распределяется по отдельным элементам. В циклонном элементе поток запыленного газа движется вниз по спирали вдоль внутренней поверхности стенок циклона. При вращательном движении частицы пыли, как более тяжелые, перемещаются в направлении действия центробежной силы быстрее, чем частицы газа, концентрируются в слоях газа, примыкающих к стенкам аппарата, и переносятся потоком в пылесборник, где пыль оседает, а очищенный газ, продолжая вращаться по спирали, поднимается к верху и удаляется через выхлопную трубу. Пыль и зола оседает в бункере батарейных циклонов.
