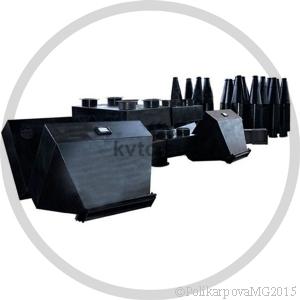

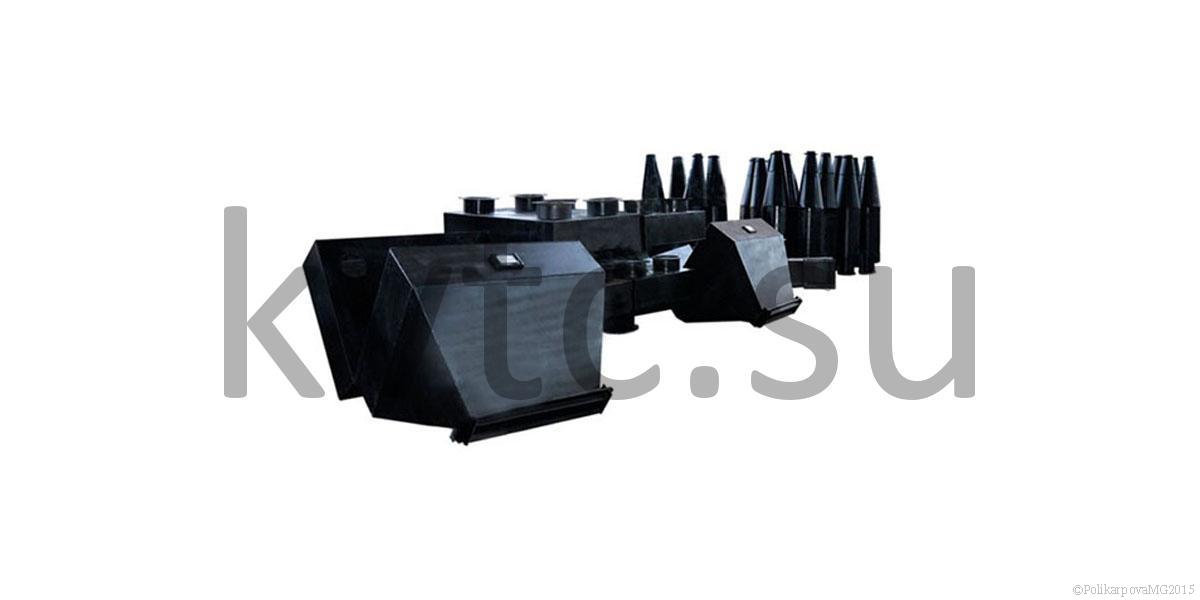

Циклоны ЦН-15-600

Циклоны ЦН-15-600 используются для очистки аспирационного воздуха, а также для сухой очистки газов и воздуха, выделяющихся при некоторых процессах производства (обжиг, агломерация, сушка, сжигание топлива и т.д.). Циклон ЦН-15-600 (пылеуловитель) применяется: на предприятиях черной и цветной металлургии, в химической, нефтяной, машиностроительной промышленности, а также пылеуловитель эффективен на предприятиях энергетики, при производстве строительных материалов и т.д. Также циклоны типа ЦН используются для очистки аспирационного воздуха и представляют собой самую многочисленную группу. Именно они чаще всего используются в промышленности.

Циклоны ЦН являются самым простым видом пылеуловителей и работают используя действие центробежной силы. Важно отметить, что циклоны могут использоваться для безотходного производства, так как некоторые виды пыли, что собраны этим пылеуловителем возможно подвергнуть переработке.

Применение циклонов типа ЦН-15-600 не разрешено во взрывоопасных средах; не рекомендуется их применять также для улавливания больших частиц пылей, особенно при небольших диаметрах циклонов. Степень очистки газов с помощью пылеуловителя во многом зависит от размера частиц пыли, чем больше их размеры, тем эффективней очистка.

Конструкция циклонов ЦН-15-600

Циклоны ЦН-15-600 зготавливают одиночного исполнения (внутренний диаметр ЦН 15 составляет от 200 до 2000 мм) или группового исполнения - 2, 4, 6 и 8 циклонов одного внутреннего диаметра (от 300 до 900 мм). Групповые циклоны ЦН (пылеуловители) могут быть с камерой очищенного воздуха в виде "улитки" или в виде сборника, а одиночные - только с улиткой. Циклоны ЦН в групповом исполнении способным обеспечить очистку больших объемов газов.

Циклоны ЦН-15 группового исполнения производят с вращением потока газов "левого" или "правого" типа, одиночные циклоны существуют только с вращением "правого" типа.

В зависимости от компоновки групповые циклоны ЦН-15-600 бывают с камерой очищенного газа (циклон с видом "улитки" или с видом сборника), а одиночные циклоны существуют только в форме "улитки".

Бункеры циклонов ЦН-15 делаются в форме пирамиды.

Во время работы циклонов ЦН-15 должна быть обеспечена безостановочная выгрузка пыли. При этом уровень пыли в бункерах не должен превышать высоту плоскости, которая расположена от крышки бункера на 0,5 диаметра циклона.

В технической характеристике представлены значения производительности циклона ЦН 15, относящиеся к скорости в цилиндрической части циклона ЦН-15 (скорость составляет 2,5 и 4,0 м/с). В обычных условиях нормальной считается скорость 4,0 м/с. Скорость 2,5 м/с лучше всего принимать при работе с абразивной пылью.

В зависимости от температуры вокруг циклона ЦН-15-600, оборудование производится из углеродистой стали (температура менее -40°С) и низколегированной стали (при температуре ниже -40°С).

Конфигурация циклона ЦН-15-600 рассчитана на температуру до 400°С и разряжение (относится к давлению) 5(500) кПа (кгс/м2). Циклоны делаются как левого, так и правого исполнения. Они могут закрепляться как на нагнетании, так и на всасывающей линии вентилятора. В зависимости от этого одиночный циклон ЦН 15 выпускается с улиткой на выходе очищенного воздуха или зонтом. При фильтрации воздуха от абразивной пыли, которая вызывает износ крыльчаток вентилятора, циклоны рекомендуется устанавливать перед вентилятором. В группе циклонов ЦН патрубки с выходом очищенного воздуха могут быть соединены сборным коллектором с выходом воздуха вертикально и группой улиток каждого циклона, объединенных общим фланцем. В первом случае группа циклонов имеет название ЦН-15-СП, во втором случае называется ЦН 15-УП, где П - пирамидальная форма бункера циклона; числа 200, 300, 400, 500 и т.д. соответствуют диаметру циклона в мм.

Для увеличения срока эксплуатации циклонов ЦН-15, которые подвергаются абразивному износу, в местах наибольшего износа (во входной и в нижней части корпуса) необходимо приваривать дополнительные листы с наружной стороны стенок циклонов. Циклоны ЦН 15 диаметром менее 800 мм по причине повышенного износа не рекомендуется применять для улавливания абразивной пыли.

Условное обозначение циклонов ЦН-15-600

  • Ц - обозначение циклона;
  • Н - обозначение конструкции НИИОгаза;
  • 15 - наклон входного патрубка относительно горизонтали (угол наклона в градусах);
  • цифры после тире: вначале обозначается внутренний диаметр цилиндрической части циклона ( в мм.); следующая цифра (после знака умножения) - количество циклонов в группе;
  • У - камера очищенного газа - "улитка";
  • С - камера очищенного газа - сборника;
  • П - пирамидальная форма бункера.

Основные параметры циклонов ЦН-15-600

1. Температура очищаемого газа, °С не более 400.

2. Давление (разрежение), кПа (кгс/м2) не более 5 (500)

3. Массовая концентрация пыли в очищаемом газе, г/м3:

  • для слабослипающихся пылей не более 1000
  • для среднеслипающихся пылей 250

4. Коэффициент гидравлического сопротивления:

  • для циклонов ЦН - 15 с "улиткой" - 175;
  • со сборником - 182;
  • для одиночных циклонов - 147.

Модельный ряд произволимых циклонов ЦН-15-600

Типоразмер циклона ЦН 15 Производительность, м³/час Рабочий объем бункера, м³ Масса, кг
V = 2,5 м/с При V = 4 м/с
Циклон ЦН-15-600-1УП 2500 4100 0,33 500
Циклон ЦН-15-600-2УП 5100 8100 0,6 870
Циклон ЦН-15-600-2СП 5100 8100 0,6 840
Циклон ЦН-15-600-4УП 10200 16300 1,11 1650
Циклон ЦН-15-600-4СП 10200 16300 1,11 1550
Циклон ЦН-15-600-6УП 15300 24400 2,0 2640
Циклон ЦН-15-600-6СП 15300 24400 2,0 2520

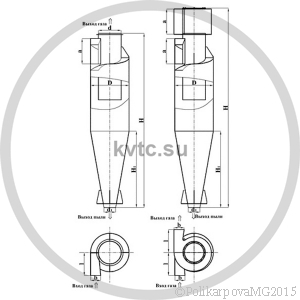

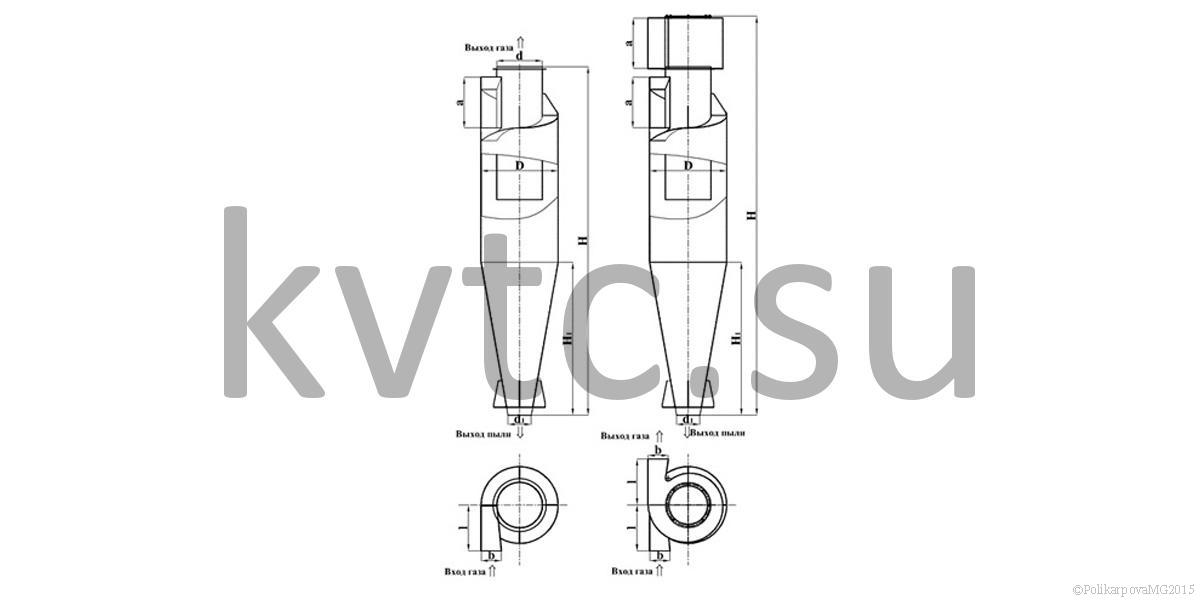

Габаритные и присоединительные размеры циклона ЦН 15-600

Без улитки:

Наименование D H H1 d d1 a/b l Масса, кг
Циклоны ЦН 15-600 600 2736 1200 354 240 406/166 360 162

С улиткой:

Наименование D H H1 d d1 a/b l Масса, кг
Циклоны ЦН 15-600 600 3067 1200 354 240 406/166 360 202



Заказать и купить циклоны ЦН-15-600, можно предварительно связавшись с нами по телефону +7 (913) 255-25-30, или отправить заявку на электронную почту zakaz@kvtc.su с указанием заинтересовавшей Вас модели циклона.
