Циклоны батарейные ЦБ

Циклоны батарейные ЦБ применяются для очистки запылённых газов или воздуха от твёрдых частиц неслипающейся пыли или золы с размерами частиц более 5 мкм и для улавливания различных зол на тепловых электростанциях и в промышленных котельных, угольной пыли в сушильных установках обогатительных и брикетных фабрик и системах промышленной вентиляции, а так же неслипающейся пыли в различных отраслях хозяйства.

Модельный ряд производимых циклонов батарейных ЦБ

Наименование ЦБ-16 ЦБ-20 ЦБ-25 ЦБ-30 ЦБ-42 ЦБ-49 ЦБ-56
Номинальная производительность, м3 6500 11000 14000 18000 23000 30000 36000
Коэффициент очистки, % 80 80 80 80 80 80 80
Расчетная температура на входе, С 300 300 300 300 300 300 300
Аэродинамическое сопротивление, кгс/см2 100 100 100 100 100 100 100
Запыленность поступающих газов, г/м3 600 600 600 600 600 600 600
Габариты (LxDxH), мм 1800
1325
3095
1760 3112
2050
1720
1995 2355
2300
3180
3280
2705
2300
3050
Масса, кг 1670 2042 1930 2857 3113 4084 4951
Количество циклонных элементов 16 20 25 30 42 49 56
Расчетное давление внутри циклона не более 4 Па (кгс/м3)

Циклоны батарейные ЦБ применяемость с различными котлами. Так циклон ЦБ-16 применяется с котлами ДКВр-2,5-13 и КЕ-2,5-14СО, циклон ЦБ-20 с котлом Гефест -3,5-95 ТЛПХ, циклон ЦБ-25 с ДКВр-4-13С, циклон ЦБ-30 с котлами ДКВр-6,5-13 и КЕ-6,5-14СО, циклон ЦБ-42 - ДКВр-6,5-13, КЕ-6,5-14С-О и КЕ-6,5-14МТ-О, циклон ЦБ-49 - ДКВр-10-13 и КЕ-10-14С, а циклон ЦБ-56 нашел применение с колом КЕ -25-14С.

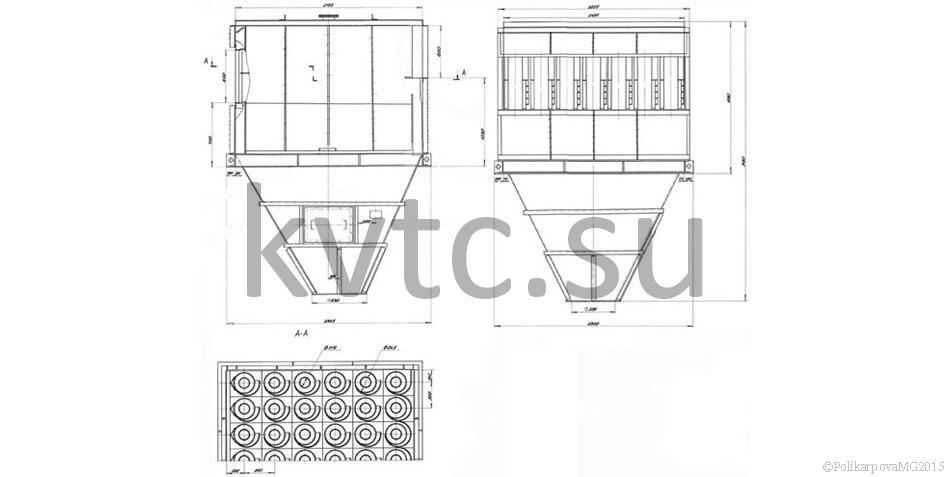

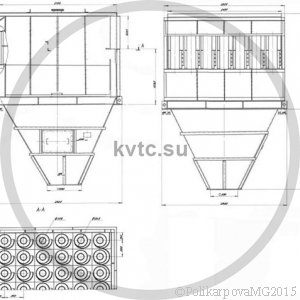

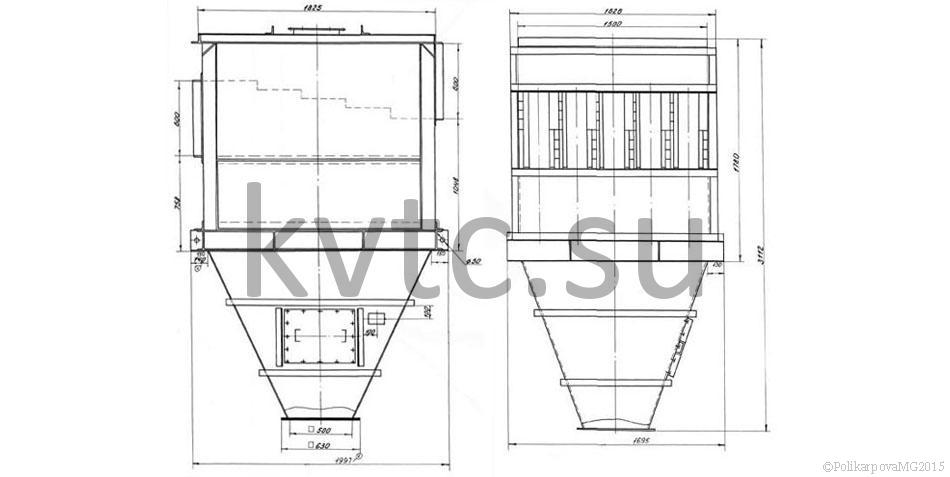

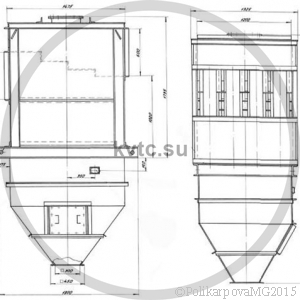

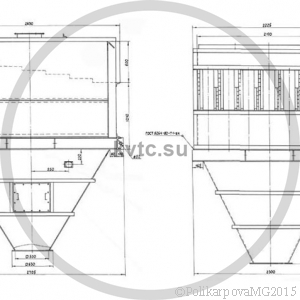

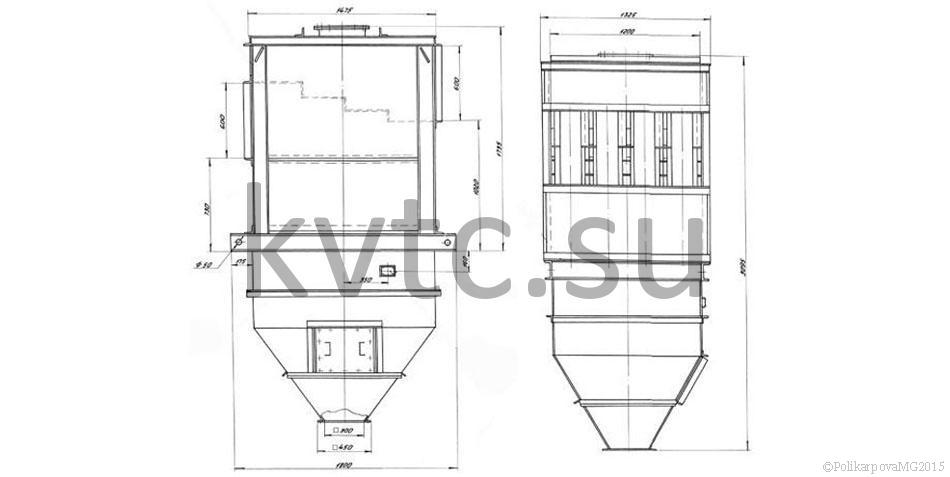

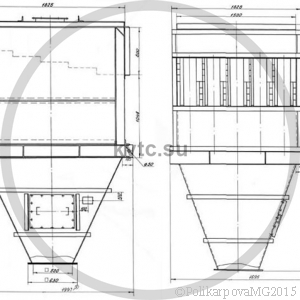

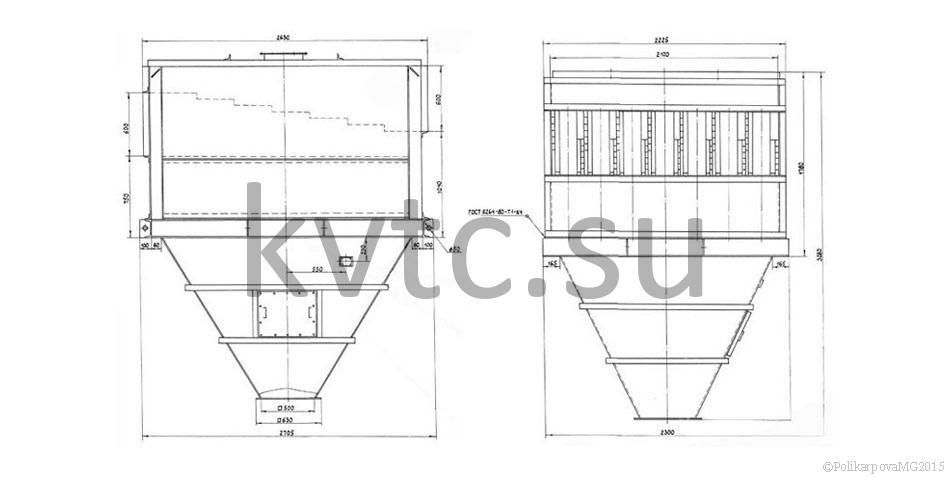

Конструкция циклонов ЦБ

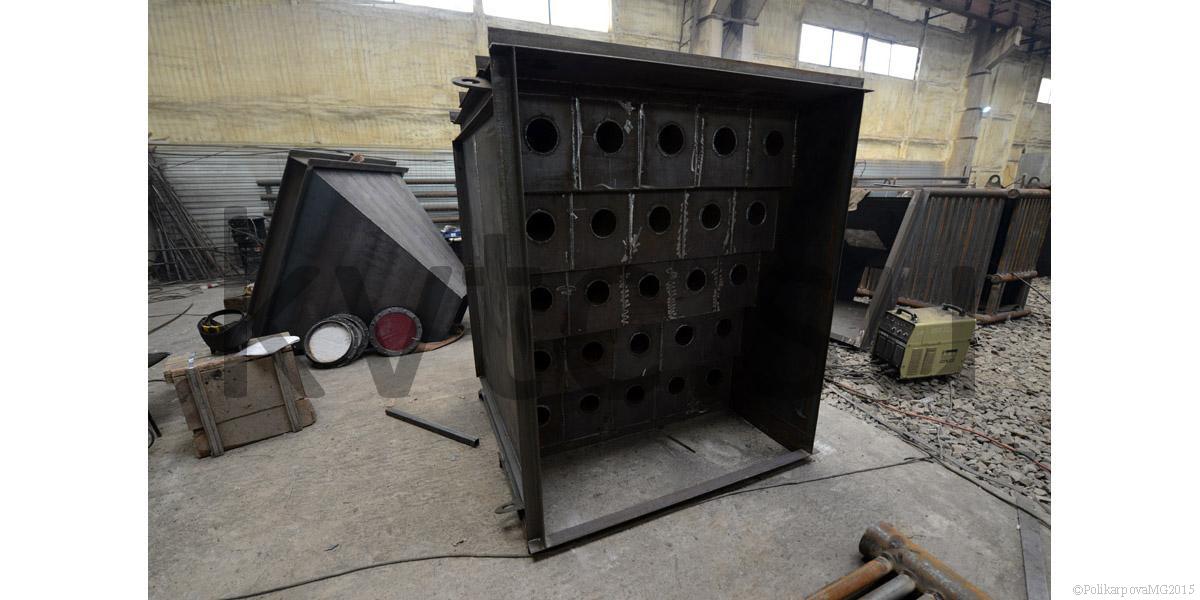

Циклон батарейный ЦБ представляет собой сварной корпус, в котором установлены ряды параллельно расположенных циклонных элементов с полуулиточным вводом газов в них.

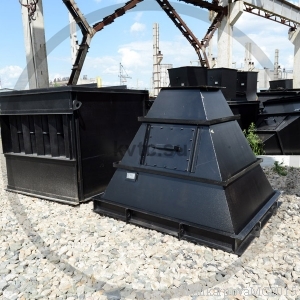

Циклон батарейный ЦБ делится на три части: верхняя камера очищенных газов, средняя камера запылённых газов, нижняя - бункер сбора пыли.

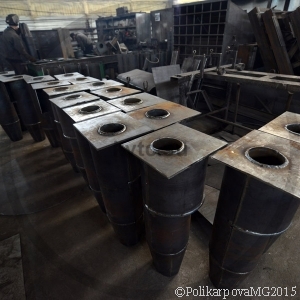

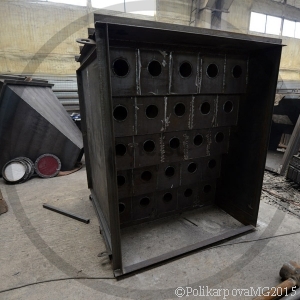

Циклонные элементы ЦБ состоят из полых цилиндрических корпусов с конусной частью внизу и входными патрубками с аппаратами закручивания (полуулитками). Внутри элементов вертикально установлены выхлопные патрубки. Циклонные элементы в циклоне ЦБ устанавливаются ступенчато по ходу движения газов так, что входные патрубки циклонных элементов последующего ряда располагаются ниже предыдущего. Нижние крышки входных патрубков последнего по ходу газа ряда циклонных элементов являются частью нижней трубной доски, что обеспечивает вынос пыли, осевшей на нижней трубной доске.На верхней крышке циклона ЦБ установлен взрывной клапан.

Циклон ЦБ опирается на опорный пояс.

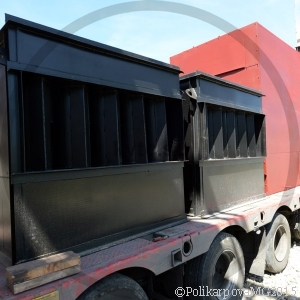

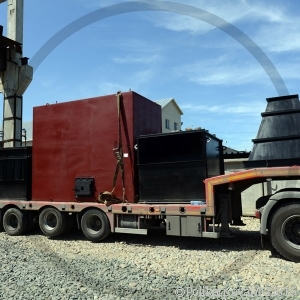

Циклон ЦБ поставляется единым транспортабельным блоком.

Принцип работы циклонов ЦБ

Дымовой газ поступает во входное окно циклона ЦБ и засасывается во входные патрубки циклонных элементов. Под действием гравитационных и центробежных сил из потока запылённого газа сепарируются частицы золы, которые осаждаются в бункере-накопителе. Зола периодически удаляется через шибер или другие устройства для выгрузки. Очищенный газ отводится из циклона через выходное окно.

Заказать и купить циклон батарейный ЦБ, можно предварительно связавшись с нами по телефону +7 (913) 255-25-30, или отправить заявку на электронную почту zakaz@kvtc.su с указанием заинтересовавших Вас моделей котлов.
