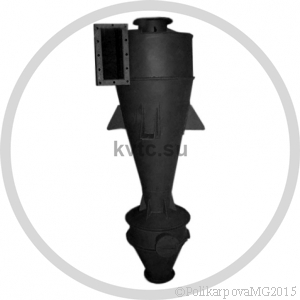

Циклоны ЦН 34

Циклоны СК-ЦН-34 служат для улавливания твердых частиц после реакторов (технологический газ) и вспомогательных систем (пневмотранспорт, газотранспорт, аспирация, пневмоуборка) реакторов сажевого производства, технического углерода. Применяются в производстве технического углерода, установках каталитического крекинга нефтепродуктов, дегидрирования бутана. Системы очистки газового теплоносителя после распылительных сушилок дрожжевого производства гидролизных предприятий. Применение циклонов ЦН 34 возможно использование во взрывоопасной, коррозионной среде. Спирально-конические циклоны СК-ЦН-34 более энергоёмкие, но наиболее эффективные при очистке газов от мелко-дисперсных пылей и их следует использовать при ограничениях по габаритам. Из за больших габаритных размеров циклоны ЦН-34 обычно не применяются в групповом исполнении.

Модельный ряд производимых циклонов ЦН 34

Наименование Производительность по воздуху, м3 Масса Диаметр, мм Высота, мм
С бункером Без бункера
Циклон СК-ЦН-34-600 1730 - 2540 175 106 400 1174
Циклон СК-ЦН-34-700 2350 - 3460 205 131 500 1468
Циклон СК-ЦН-34-800 3070 - 4520 239 169 600 1740
Циклон СК-ЦН-34-900 3890 - 5730 412 284 700 2022
Циклон СК-ЦН-34-1000 4800 - 7100 470 343 800 2305
Циклон СК-ЦН-34-1200 6920 - 10200 615 476 900 2578

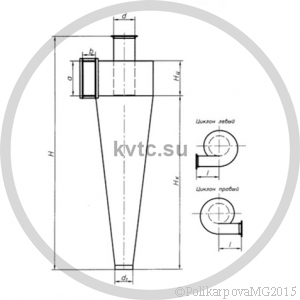

Конструкция циклонов ЦН-34

Конические циклоны состоят из удлиненного конического корпуса с входным и выходным патрубками, спирального раскручивателя потока воздуха, а также затвора для удаления скопившейся пыли. Для большего удобства монтажа и эксплуатации, а также совместимости с различными системами вентиляции эти устройства могут иметь правое или левое закручивание потока. "Правым" принято называть вращение газового потока в циклоне по часовой стрелки, если смотреть со стороны выхлопной трубы, "левым" - вращение против часовой стрелки.

Условные обозначения циклонов ЦН 34

Например - циклон СК-ЦН-34-600

34 - угол наклона входного патрубка
относительно горизонтали (град.);

600 - внутренний диаметр
цилиндрической части пылеуловителя.

Основные параметры циклонов

Циклоны СК-ЦН-34 имеют самую высокую степень очистки, но в тоже время и наибольший коэффициент сопротивления из всех конических циклонов с улиточным завихрителем.
Допустимая запылённость газа для слабослипающихся пылей не превышает более 1000 г/м3, для среднеслипающихся пылей - не более 250 г/м3 1000 г/м3. Температура очищаемого газа может повышаться до 250 ˚С. Рекомендуемая скорость очищаемого газа на входе в циклон равняется 10 - 17 м/сек. Максимальное давление - 1700 Па. Коэффициент гидравлического сопротивления на входе равен 22,6. Эффективность очистки (от пыли d=10 мкм, плотностью 2,7 г/см3) до 97%. Рекомендуемая скорость газа составляет 1,4-1,7 м/с.

Заказать и купить циклоны ЦН 34, можно предварительно связавшись с нами по телефону +7 (913) 255-25-30, или отправить заявку на электронную почту zakaz@kvtc.su с указанием заинтересовавших Вас моделей котлов.
