Колосники ТЛЗМ

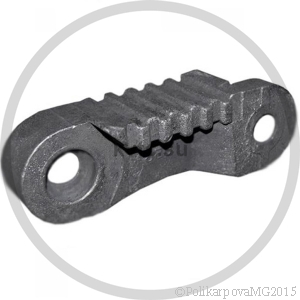

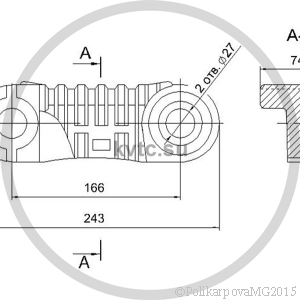

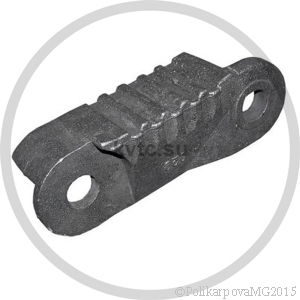

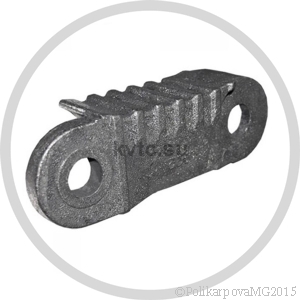

Колосники ТЛЗМ собираются в колосниковое полотно ленточного типа. Колосники ТЛЗМ представляют собой чугунные отливки сложной конфигурации с соединительными ребрами и отверстиями, соединяющиеся между собой поперечными штырями в цельное колосниковое полотно, натягиваемое на валы и перемещаемое приводом топки.

Материалом используемым для изготовления колосников ТЛЗМ является литейный чугун.
 Колосники поддерживают слой горящего топлива, температура интенсивного горения которого может достигать и даже превышать 1000 °С.

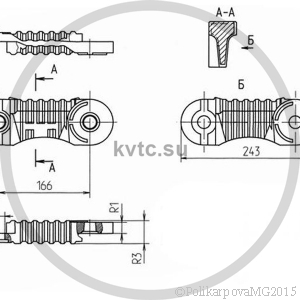

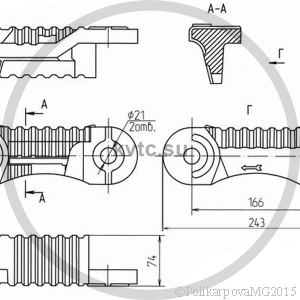

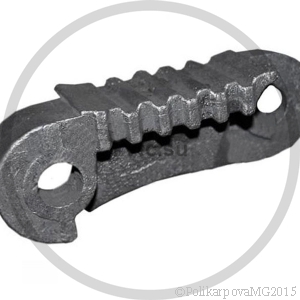

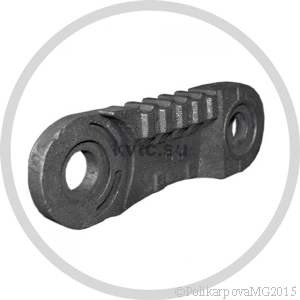

Колосниковое полотно ТЛЗМ собирается из пяти типов колосников:

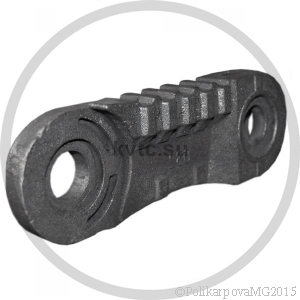

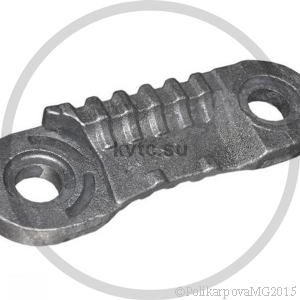

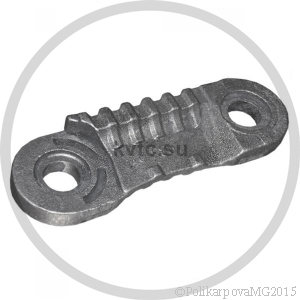

  • колосник ведомый 00.1603.032 (Т 24.06.001) либо колосник ведомый (широкий) 00.1603.032-01 (Т 24.06.001-01);

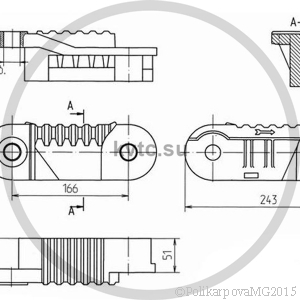

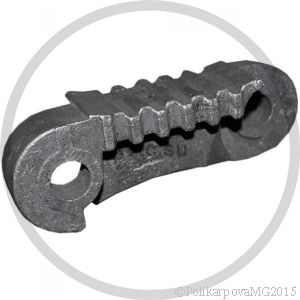

  • колосник ведущий правый 00.1603.057 (Т 24.06.004);

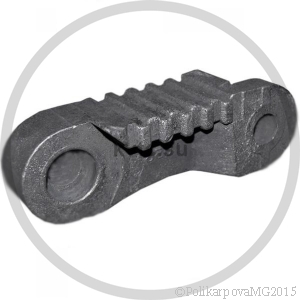

  • колосник ведущий левый 00.1603.058 (Т 24.06.003);

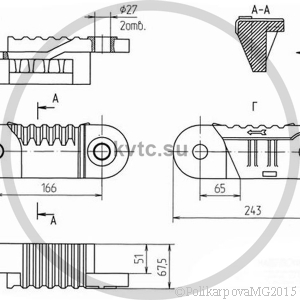

  • колосник крайний правый 00.1603.035 (Т 328.01.03.00.002);

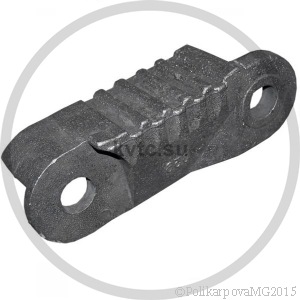

  • колосник крайний левый 00.1603.036 (Т 328.01.03.00.001).

Модельный ряд производимых колосников и запасных частей топки ТЛЗМ (применяемость и количество штук на топку)

Запасные части и колосники топки ТЛЗМ. Наименование
Количество штук на изделие Масса 1 штуки, кг
Топка ТЛЗМ 1,87/2,4 Топка ТЛЗМ 1,87/3,0 Топка ТЛЗМ 2,27/3,0 Топка ТЛЗМ 2,7/4.0
Колосник ведомый (широкий) 00.1603.032-01 (Т 24.06.001-01) 1216 1440 2160 2784 1,84
Колосник ведомый 00.1603.032 (Т 24.06.001) 152 180 270 342 1,53
Колосник ведущий правый 00.1603.057 (Т 24.06.004) 76 90 135 174 3,65
Колосник ведущий левый 00.1603.058 (Т 24.06.003) 114 135 180 232 3.65
Колосник крайний правый 00.1603.035 (Т 328.01.03.00.002) 38 45 45 58 2,5
Колосник крайний левый 00.1603.036 (Т 328.01.03.00.001) 38 45 45 58 2,5
Вал передний в сборе 00.8091.001 (Т 192.02.000) 1 1 1 1 733

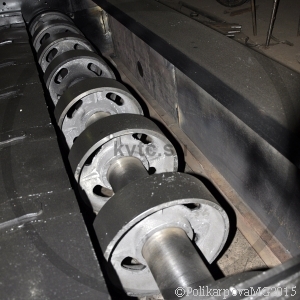

Вал задний в сборе 00.9459.014 (Т 328.01.02.00.000) 1 1 1 1 795
Уплотнение 00.1603.061 (Т 24.01.121) 8 12 12 16 5,6

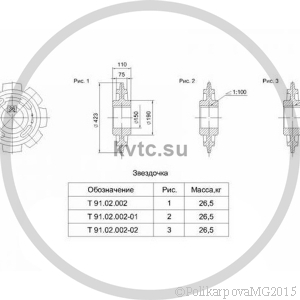

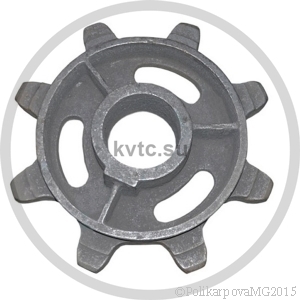

Звездочка Т 91.02.002  10 10 10 10 26,5
Корпус подшипника заднего вала Т 220.04.002 1  1 1  1 19,5
Шкив Т 91.04.002 1  1 1 1 37,3
Шкив Т 328.01.02.00.002 1 1  1 1 40,0

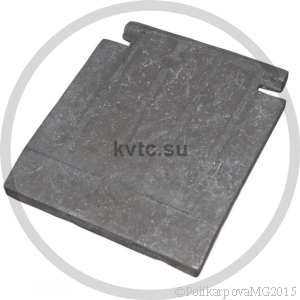

Колосник 00.1602.010 (Т 22.00.007 А) 7 7 10 10 8,6
Кронштейн (Т 160.00.001 А) 7 7 10 10 8,6

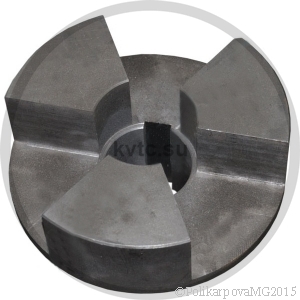

Полумуфта (00.5684.001-01) 1 1 1 1 28
Колосниковое полотно топки ТЛЗМ Т329.01.04.000-02СБ 1       3732
Колосниковое полотно топки ТЛЗМ Т329.01.04.000СБ   1     4422
Колосниковое полотно топки ТЛЗМ Т328.01.03.000СБ     1   6414
Колосниковое полотно топки ТЛЗМ Т328.01.03.000-7СБ       1 8090
Крышка подшипника глухая ведущего вала 401.2.10 1 1 1 1 1
Крышка подшипника заднего вала Т 298.01.902 1 1 1 1 1
Крышка подшипника с отв. вед. вала Т 9.02.007 1 1 1 1 1
Букса передняя правая (00.1426.002) 1 1 1 1 36,6
Привод топки (00.9406.008) 1 1 1 1 190
Букса  передняя левая (00.1426.003) 1 1 1 1 34,6
Букса задняя (00.6927.010) 2 2 2 2 47
Штырь 00.4101.084 (Т 24.03.003) 38 45 45 58 10,5

Ведущие колосники правые и левые являются тяговыми элементами и находятся в зацеплении со звездочками, а крайние колосники правые и левые выполняют роль бокового уплотнения. Расстояния между рядами ведущих колосников топки ТЛЗМ заполняют ведомыми колосниками, либо колосниками ведомыми широкими в зависимости от модификации топки, которые не подвергаются растягивающим усилиям.

В передней и задней частях дутьевого короба смонтированы уплотнения, препятствующие перетечке воздуха в топку. Верхняя часть колосникового полотна топки ТЛЗМ перемещается по продольным шинам, расположенным под ведущими колосниками, нижняя часть опирается на продольные балки. Натяжение колосникового полотна регулируется натяжными винтами путем перемещения ведущего вала с подшипниками. Задний вал является ведомым и на нем крепятся шкивы.

Котельный завод "Энергопром" осуществляет производство колосников ТЛЗМ и полный перечень запасных частей.

Заказать и купить колосники ТЛЗМ, можно предварительно связавшись с нами по телефону +7 (913) 255-25-30, или отправить заявку на электронную почту zakaz@kvtc.su с указанием заинтересовавших Вас моделей.
