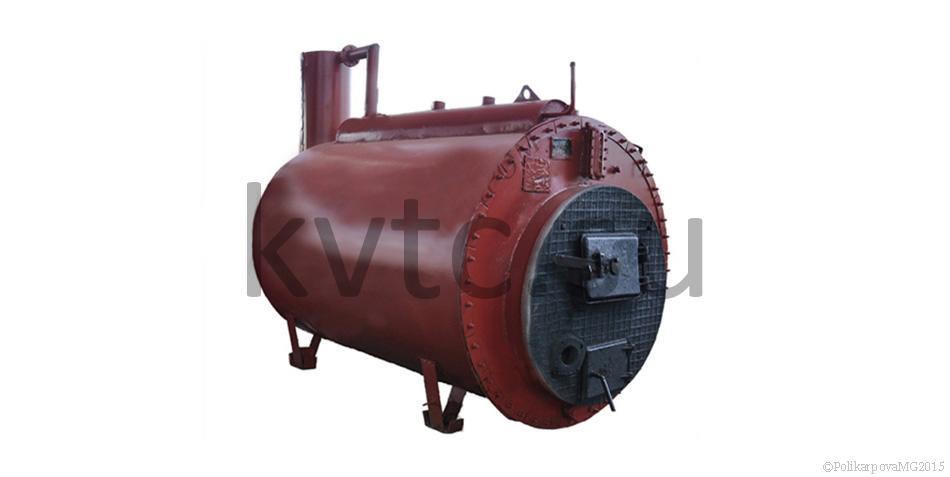

Парогенератор на угле

Промышленный парогенератор на угле предназначен для получения пара температурой до 170 °С и давлением до 0,08 кгс/cм² (0,8 МПа). Паропроизводительность выпускаемых парогенераторов 300, 500, 700, 1000 кг/ч.

Наш котельный завод также производит паровые котлы насыщенного пара КВ 300, КП 500, КП 700, КП 1000 с давлением до 0,07 МПа и температурой до 115 °С.

Применяемое топливо в парогенераторе - уголь, дрова.

Промышленный парогенератор на угле используют строительные организации для изготовления бетона и ЖБИ, воинские части, автоколонны, ДСУ, в нефтегазовой, деревоперерабатывающей и легкой промышленности, а также для отопления и горячего водоснабжения предприятий. Промышленный парогенератор используют в технологических процессах в животноводстве и птицеводстве (тепловая обработка кормов, пастеризация молока и т. п.) их применяют мясокомбинаты, консервные заводы, маслосырзаводы, птицефабрики, свинокомплексы, хлебозаводы, мелькомбинаты.

Технические характеристики твердотопливного парогенератора

Наименование Угольный парогенератор 300 кг
Угольный парогенератор 500 кг
Угольный парогенератор 700 кг
Угольный парогенератор 1000 кг
Марка  Паровой котел Е 0,3-0,9 Р Паровой котел Е 0,5-0,9 Р Паровой котел Е 1,0-0,9 Р Паровой котел Е 1,0-0,9 Р
Мощность парогенератора, МВт (Гкал/ч) 0,22 (0,19) 0,37 (0,32) 0,52 (0,45) 0,74 (0,64)
Мощность, КВт 220 370 520 740
Паропроизводительность, кг/ч 300 500 700 1000
Давление рабочей среды, МПа (кгс/см2) 0,8 (8,0) 0,8 (0,8) 0,8(0,8) 0,8(8,0)
Температура пара, не более, °C 170 170 170 170
Вид топлива Уголь Уголь Уголь Уголь
Низшаятеплота сгорания топлива, кКал/кг 5230 5230 5230 5230
Расход топлива, кг/ч 45,3 45,3 45,3 45,3
Расход условного топлива, кг/ч 97,8 97,8 97,8 97,3
Температура уходящих газов, ºС 180 180 180 180
Диапозон регулирования теплопроизводительности, %  40-100 40-100 40-100 40-100
КПД парогенератора, не менее, % 78 81 81 81
Длина, мм 2650 3310 3920 4250
Ширина, мм 1840 2290 2290 2390
Высота, мм 2010 2350 2350 2600
Масса парогенератора, кг 1250 2900 3270 5100

Принцип работы парогенератора

Принцип работы парогенератора основан на сжигании твердого топлива в топке котла и дальнейшей передачи тепловой энергии сгоревшего топлива через поверхности нагрева теплоносителю.

Топливо сгорает в топочной части котла, окруженной водяной охлаждаемой рубашкой. Дымовые газы проходят через конвективные пакеты и выходят в верхней части котла, через газоходы в дымовую трубу.

Котел работает под наддувом, без дымососа.

Пар образуется при испарении нагреваемой воды и собирается в верхней части котла, над которой выполнена паросборная камера, далее через паропровод направляется потребителю на технологические нужды.

Образующийся при выпаривании воды шлам удаляется путем периодической продувки котла через продувочный вентиль, расположенный в нижней задней части котла.

Технологический процесс парообразования в твердотопливном парогенераторе проводится с ручным регулированием питания водой и контроль нагрузки котла осуществляется кочегаром.

Конструкция парового котла

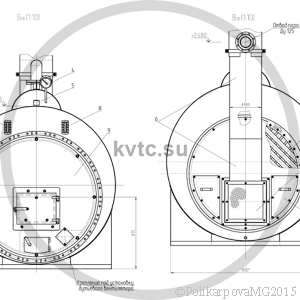

Парогенератор на угле - стальной, жаротрубный. Парогенератор изготавливают из двух обечаек разного диаметра, вставленных один в другой и соединенных между собой фланцами и паросборником. В передней части блока размещена топочная камера, а в задней части - конвективный пакет труб, ввариваемых в внутренний цилиндр перпендикулярно друг другу. В задней части котла располагается постамент дымовой трубы с встроенным искрогасителем.

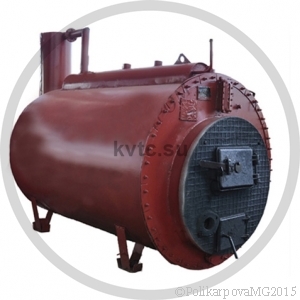

Угольный парогенератор в фронтовой части имеет фронтальную плиту с чугунной дверкой для загрузки угля. Рядом с топочной дверкой также располагается отверстие для подключения вентилятора поддува, сверху располагается указатель уровня и гляделки. Твердотопливный парогенератор в топочной камере имеет колосники, а снизу под колосниками располагается дверка для очистки зольного короба от золовых отложений.

Для управления и защиты парового котла и вспомогательного оборудования предусмотрены автоматизация парогенератора - щит управления и контрольно-измерительные приборы, сигнализирующие об отклонении регулируемых параметров котла и его неисправности Удаление продуктов сгорания происходит через сборную дымовую трубу.

Указатель уровня воды предназначен для визуального контроля уровня воды в котле. Для визуального контроля уровня воды в котле предназначен указатель уровня воды.

Парогенератор на угле имеет максимальную заводскую готовность, опоры для установки на фундамент, обшивку и крепления для вспомогательного оборудования.

Дымовая труба, автоматика, КИП и А, запорная арматура, вентилятор поддува водоподготовка поставляется в комплекте с котлом. Насос выбирается согласно гидравлической схемы котельной.

Монтаж парогенератора

Парогенератор на угле поставляется блоком максимальной заводской готовности. Блок устанавливается в котельной на специально подготовленную ровную поверхность и закрепляется анкерными болтами. Парогенератор подсоединяется трубопроводам, устанавливается запорная арматура на подводящем трубопроводе и отводящем паропроводе, устанавливаются предохранительные клапаны и контрольно-измерительные приборы. Подсоединяется вентилятор поддува. Монтируется газоход и дымовая труба. Подключается щит управления.

Комплектация котла может быть изменена, согласно вашим пожеланиям.

Заказать и купить парогенератор на угле, можно предварительно связавшись с нами по телефону +7 (913) 255-25-30, или отправить заявку на электронную почту sb-kvtc.su@mail.ru с указанием заинтересовавших Вас моделей котлов.
