Циклоны ЦН

Циклоны ЦН предназначены для сухой очистки воздуха и газов от взвешенных частиц сухой пыли выделяющихся при сушке, обжиге, агломерации, а также в различных помольных и дробильных установках, при транспортировании сыпучих материалов, а также летучей золы при сжигании топлива. Циклоны ЦН применяются также для аспирации воздуха в различных отраслях промышленности - черной и цветной металлургии, химической, нефтяной и машиностроительной промышленности, промышленности строительных материалов, энергетике и т.д.

Циклоны ЦН являются пылеуловителями, которые имеют достаточно простую конструкцию, не требуют расходных материалов, а потому их эксплуатация достаточно дешева. Простота конструкции является причиной невысокой цены циклонов ЦН. Важно отметить, что циклоны ЦН эффективно использовать для безотходного производства, так как некоторые виды пыли, что собраны этим пылеуловителем возможно подвергнуть переработке.

Модельный ряд производимых циклонов ЦН

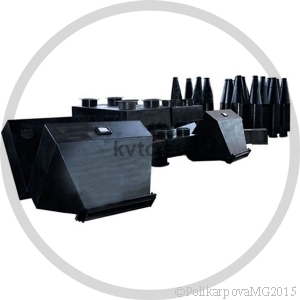

Циклоны ЦН 11

Типоразмер циклона ЦН 11 Производительность,м³/ч Рабочий объем бункера, м³ Масса, кг
V=2,5 м/с V=4 м/с
Циклон ЦН-11-200-1УП 280 450 0,16 150
Циклон ЦН-11-300-1УП 630 1000 0,17 170
Циклон ЦН-11-400-1УП 1100 1800 0,17 260
Циклон ЦН-11-500-1УП 1800 2800 0,21 370
Циклон ЦН-11-600-1УП 2500 4100 0,33 500
Циклон ЦН-11-700-1УП 3500 5500 0,47 650
Циклон ЦН-11-800-1УП 4500 7200 0,56 800
Циклон ЦН-11-900-1УП 5700 9200 0,64 980
Циклон ЦН-11-1000-1УП 7100 11300 0,72 1170
Циклон ЦН-11-1200-1УП 10200 16200 1,07 1600
Циклон ЦН-11-1400-1УП 16900 22200 1,42 2130
Циклон ЦН-11-300-2УП 1270 2000 0,2 270
Циклон ЦН-11-300-2СП 1270 2000 0,2 290
Циклон ЦН-11-400-2УП 2300 3600 0,31 440
Циклон ЦН-11-400-2СП 2300 3600 0,31 450
Циклон ЦН-11-500-2УП 3500 5600 0,5 660
Циклон ЦН-11-500-2СП 3500 5600 0,5 650
Циклон ЦН-11-600-2УП 5100 8100 0,6 870
Циклон ЦН-11-600-2СП 5100 8100 0,6 840
Циклон ЦН-11-700-2УП 6900 11100 0,83 1120
Циклон ЦН-11-700-2СП 6900 11100 0,83 1070
Циклон ЦН-11-800-2УП 9000 14400 1,15 1440
Циклон ЦН-11-800-2СП 9000 14400 1,15 1380
Циклон ЦН-11-900-2УП 11400 18300 1,45 1780
Циклон ЦН-11-900-2СП 11400 18300 1,45 1700
Циклон ЦН-11-1000-2УП 14400 22800 1,94 2100
Циклон ЦН-11-400-4УП 4500 7200 0,54 820
Циклон ЦН-11-400-4СП 4500 7200 0,54 810
Циклон ЦН-11-500-4УП 7000 11300 0,77 1190
Циклон ЦН-11-500-4СП 7000 11300 0,77 1120
Циклон ЦН-11-600-4УП 10200 16300 1,11 1650
Циклон ЦН-11-600-4СП 10200 16300 1,11 1550
Циклон ЦН-11-700-4УП 13800 22000 1,5 2160
Циклон ЦН-11-700-4СП 13800 22000 1,5 2030
Циклон ЦН-11-800-4УП 18100 28900 2,27 2800
Циклон ЦН-11-800-4СП 18100 8900 2,27 2630
Циклон ЦН-11-900-4УП 22800 36600 2,28 3510
Циклон ЦН-11-900-4СП 22800 36600 2,28 3330
Циклон ЦН-11-500-6УП 10600 16900 1,3 1920
Циклон ЦН-11-500-6СП 10600 16900 1,3 1820
Циклон ЦН-11-600-6УП 15300 24400 2 2640
Циклон ЦН-11-600-6СП 15300 24400 2 2520
Циклон ЦН-11-700-6УП 20800 33100 2,67 3670
Циклон ЦН-11-700-6СП 20800 33100 2,67 3320
Циклон ЦН-11-800-6УП 27100 43300 3,82 4510
Циклон ЦН-11-800-6СП 27100 43300 3,82 4270
Циклон ЦН-11-900-6УП 34300 54900 5,55 5660
Циклон ЦН-11-900-6СП 34300 54900 5,55 5430
Циклон ЦН-11-1000-6УП 42600 67800 5,68 6400
Циклон ЦН-11-1000-6СП 42600 67800 5,68 6180
Циклон ЦН-11-500-8УП 14100 22600 2,33 2660
Циклон ЦН-11-500-8СП 14100 22600 2,33 2550
Циклон ЦН-11-600-8УП 20000 32800 2,64 4100
Циклон ЦН-11-600-8СП 20000 32800 2,64 3815
Циклон ЦН-11-700-8УП 28400 44000 3,56 6720
Циклон ЦН-11-700-8СП 28400 44000 3,56 6100
Циклон ЦН-11-800-8УП 36000 57600 5,9 7950
Циклон ЦН-11-800-8СП 36000 57600 5,9 7520

Циклоны ЦН 15

Типоразмер циклона ЦН 15 Производительность, м³/час Рабочий объем бункера, м³ Масса, кг
V = 2,5 м/с При V = 4 м/с
Циклон ЦН-15-300-1УП 630 1000 0,1 170
Циклон ЦН-15-400-1УП 1110 1800 0,17 260
Циклон ЦН-15-500-1УП 1800 2800 0,21 370
Циклон ЦН-15-600-1УП 2500 4100 0,33 500
Циклон ЦН-15-700-1УП 3500 5500 0,47 ;650
Циклон ЦН-15-800-1УП 4500 7200 0,56 800
Циклон ЦН-15-900-1УП 5700 9200 0,64 980
Циклон ЦН-15-1000-1УП 7100 11300 0,72 1170
Циклон ЦН-15-1200-1УП 10200 16200 1,07 1600
Циклон ЦН-15-1400-1УП 13900 22200 1,42 2130
Циклон ЦН-15-300-2УП 1270 2000 0,2 270
Циклон ЦН-15-300-2СП 1270 2000 0,2 290
Циклон ЦН-15-400-2УП 2300 3600 0,31 440
Циклон ЦН-15-400-2СП 2300 3600 0,31 450
Циклон ЦН-15-500-2УП 3500 5600 0,5 660
Циклон ЦН-15-500-2СП 3500 5600 0,5 650
Циклон ЦН-15-600-2УП 5100 8100 0,6 870
Циклон ЦН-15-600-2СП 5100 8100 0,6 840
Циклон ЦН-15-700-2УП 6900 11100 0,83 1120
Циклон ЦН-15-700-2СП 6900 11100 0,83 1070
Циклон ЦН-15-800-2УП 9000 14400 1,15 1440
Циклон ЦН-15-800-2СП 9000 14400 1,15 1380
Циклон ЦН-15-900-2УП 11400 18300 1,45 1780
Циклон ЦН-15-900-2СП 11400 18300 1,45 1700
Циклон ЦН-15-400-4УП 4500 7200 0,54 820
Циклон ЦН-15-400-4СП 4500 7200 0,54 810
Циклон ЦН-15-500-4УП 7000 11300 0,77 1190
Циклон ЦН-15-500-4СП 7000 11300 0,77 1120
Циклон ЦН-15-600-4УП 10200 16300 1,11 1650
Циклон ЦН-15-600-4СП 10200 16300 1,11 1550
Циклон ЦН-15-700-4УП 13800 22000 1,5 2160
Циклон ЦН-15-700-4СП 13800 22000 1,5 2030
Циклон ЦН-15-800-4УП 18100 28900 2,27 2800
Циклон ЦН-15-800-4СП 1810 28900 2,27 2630
Циклон ЦН-15-900-4УП 22800 36600 2,28 3510
Циклон ЦН-15-900-4СП 22800 36600 2,28 3330
Циклон ЦН-15-500-6УП 10600 16900 1,3 1920
Циклон ЦН-15-500-6СП 10600 1690 1,3 1820
Циклон ЦН-15-600-6УП 15300 24400 2,0 2640
Циклон ЦН-15-600-6СП 15300 24400 2,0 2520
Циклон ЦН-15-700-6УП 20800 33100 2,67 3670
Циклон ЦН-15-700-6СП 20800 33100 2,67 3320
Циклон ЦН-15-800-6УП 27100 43300 3,82 4510
Циклон ЦН-15-800-6СП 27100 43300 3,82 4270
Циклон ЦН-15-900-6УП 34300 54900 5,55 5660
Циклон ЦН-15-900-6СП 34300 54900 5,55 5430
Циклон ЦН-15-500-8УП 14100 22600 2,33 2720
Циклон ЦН-15-500-8СП  14100  22600 2,33 2640

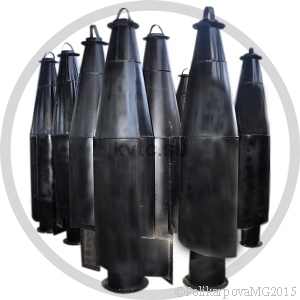

Циклоны ЦН 24

Типоразмер Производительность, м3 Масса, кг
V=2,5 м/с V=4 м/с
Циклон ЦН-24-400-1 Ц 1480 2100 195
Циклон ЦН-24-500-1 Ц 2320 3280 305
Циклон ЦН-24-600-1 Ц 3340 4730 425
Циклон ЦН-24-700-1 Ц 4550 6450 555
Циклон ЦН-24-800-1 Ц 5900 8400 700
Циклон ЦН-24-900-1 Ц 7500 10600 880
Циклон ЦН-24-1000-1 Ц 9300 13100 1070
Циклон ЦН-24-1200-1 Ц 3400 18900 1520
Циклон ЦН-24-1400-1 Ц 18200 25700 2050
Циклон ЦН-24-400-2 УЦ 2400 3360 440
Циклон ЦН-24-400-2 СЦ 2400 3360 440
Циклон ЦН-24-500-2 УЦ 3800 5200 655
Циклон ЦН-24-500-2 СЦ 3800 5200 625
Циклон ЦН-24-600-2 УЦ 5400 7400 856
Циклон ЦН-24-600-2 СЦ 5400 7400 830
Циклон ЦН-24-700-2 УЦ 7400 10300 1200
Циклон ЦН-24-700-2 СЦ 7400 10300 1120
Циклон ЦН-24-800-2 УЦ 9600 13400 1630
Циклон ЦН-24-800-2 СЦ 9600 13400 1520
Циклон ЦН-24-900-2 УЦ 12000 17000 2120
Циклон ЦН-24-900-2 СЦ 12000 17000 1980
Циклон ЦН-24-400-4 УЦ 4800 6700 970
Циклон ЦН-24-400-4 СЦ 4800 6700 920
Циклон ЦН-24-500-4 УЦ 7600 10400 1400
Циклон ЦН-24-500-4 СЦ 7600 10400 1280
Циклон ЦН-24-600-4 УЦ 10800 14800 2070
Циклон ЦН-24-600-4 СЦ 10800 14800 1900
Циклон ЦН-24-700-4 УЦ 14800 20600 2730
Циклон ЦН-24-700-4 СЦ 14800 20600 2500
Циклон ЦН-24-800-4 УЦ 9200 26800 3490
Циклон ЦН-24-800-4 СЦ 19200 26800 3350
ЦиклонЦН-24-900-4 УЦ 24000 34000 4665
Циклон ЦН-24-900-4 СЦ 24000 34000 4330



Типоразмер Производительность, м3 Рабочий объем бункера, м3 Масса, кг
V=2,5 м/с V=4 м/с
Циклон ЦН-24-400-1 УП 1480 2100 0,17 285
Циклон ЦН-24-500-1 УП 2320 3280 0,21 400
Циклон ЦН-24-600-1 УП 3340 4730 0,33 542
Циклон ЦН-24-700-1 УП 4550 6450 0,47 685
Циклон ЦН-24-800-1 УП 5900 8400 0,56 846
Циклон ЦН-24-900-1 УП 7500 10600 0,64 1040
Циклон ЦН-24-1000-1 УП 9300 13100 0,72 1240
Циклон ЦН-24-1200-1 УП 13400 18900 1,07 1700
Циклон ЦН-24-1400-1 УП 18200 25700 1,42 2250
Циклон ЦН-24-400-2 УП 2400 3360 0,31 470
Циклон ЦН-24-400-2 СП 2400 3360 0,31 470
Циклон ЦН-24-500-2 УП 3800 5200 0,5 700
Циклон ЦН-24-500-2 СП 3800 5200 0,5 675
Циклон ЦН-24-600-2 УП 5400 7400 0,6 870
Циклон ЦН-24-600-2 СП 5400 7400 0,6 824
Циклон ЦН-24-700-2 УП 7400 10300 0,83 1190
Циклон ЦН-24-700-2 СП 7400 10300 0,83 1180
Циклон ЦН-24-800-2 УП 9600 13400 1,15 1515
Циклон ЦН-24-800-2 СП 9600 13400 1,15 1400
Циклон ЦН-24-900-2 УП 12000 17000 1,45 1880
Циклон ЦН-24-900-2 СП 12000 17000 1,45 1740
Циклон ЦН-24-400-4 УП 4800 6700 0,54 900
Циклон ЦН-24-400-4 СП 4800 6700 0,54 855
Циклон ЦН-24-500-4 УП 7600 10400 0,77 1290
ЦиклонЦН-24-500-4 СП 7600 10400 0,77 1170
Циклон ЦН-24-600-4 УП 10800 14800 1,11 2010
Циклон ЦН-24-600-4 СП 10800 14800 1,11 1826
Циклон ЦН-24-700-4 УП 14800 20600 1,5 2290
Циклон ЦН-24-700-4 СП 14800 20600 1,5 2095
Циклон ЦН-24-800-4 УП 19200 26800 2,27 3020
Циклон ЦН-24-800-4 СП 19200 26800 2,27 2730
Циклон ЦН-24-900-4 УП 24000 34000 2,28 3810
Циклон ЦН-24-900-4 СП 24000 34000 2,28 3470
Циклон ЦН-24-500-6 УП 11400 15600 1,3 2070
Циклон ЦН-24-500-6 СП 11400 15600 1,3 1930
Циклон ЦН-24-600-6 УП 16200 22200 2 2689
Циклон ЦН-24-600-6 СП 16200 22200 2 2473
Циклон ЦН-24-700-6 УП 22200 30900 2,67 3740
Циклон ЦН-24-700-6 СП 22200 30900 2,67 3420
Циклон ЦН-24-800-6 УП 28800 40200 3,82 4920
Циклон ЦН-24-800-6 СП 28800 40200 3,82 4455
Циклон ЦН-24-900-6 УП 36000 51000 5,55 6230
Циклон ЦН-24-900-6 СП 36000 51000 5,55 5630
Циклон ЦН-24-500-8 УП 15200 20800 2,33 2900
Циклон ЦН-24-500-8 СП 15200 20800 2,33 2670
Циклон ЦН-24-600-8 УП 21600 29600   4387
Циклон ЦН-24-600-8 СП 21600 29600   3980

Циклоны ЦН 33

Наименование Производительность по воздуху, м3 Диаметр, мм Высота, мм Масса, кг
Циклон ЦН-33-400 1100 400 1538 46
Циклон ЦН-33-500 1800 500 1923 71
Циклон ЦН-33-600 2500 600 2286 102
Циклон ЦН-33-700 3500 700 2660 138
Циклон ЦН-33-800 4500 800 3033 180
Циклон ЦН-33-900 5700 900 3397 226
Циклон ЦН-33-1000 7100 1000 3761 278
Циклон ЦН-33-1200 10200 1200 4488 399
Циклон ЦН-33-1400 13800 1400 5235 543
Циклон ЦН-33-1600 18100 1600 5982 709
Циклон ЦН-33-1800 22900 1800 6731 897
Циклон ЦН-33-2000 28300 2000 7478 1107
Циклон ЦН-33-2400 40700 2400 8972 1594
Циклон ЦН-33-3000 63600 3000 11215 249

Циклоны ЦН 34

Наименование Производительность по воздуху, м3 Масса Диаметр, мм Высота, мм
С бункером Без бункера
Циклон СК-ЦН-34-600 1730 - 2540 175 106 400 1174
Циклон СК-ЦН-34-700 2350 - 3460 205 131 500 1468
Циклон СК-ЦН-34-800 3070 - 4520 239 169 600 1740
Циклон СК-ЦН-34-900 3890 - 5730 412 284 700 2022
Циклон СК-ЦН-34-1000 4800 - 7100 470 343 800 2305
Циклон СК-ЦН-34-1200 6920 - 10200 615 476 900 2578

Конструкция циклонов ЦН

Конструкция циклонов ЦН рассчитана на температуру до 4000С и разряжение (давление) 5(500) кПа (кгс/м2) . Циклоны ЦН изготавливаются как левого, так и правого исполнения. Они могут устанавливаться как на всасывающей линии вентилятора, так и на нагнетании. В зависимости от этого одиночный циклон комплектуется с улиткой на выходе очищенного воздуха или зонтом. При очистке воздуха от абразивной пыли, вызывающей износ крыльчаток вентилятора, циклоны рекомендуется устанавливать перед вентилятором.

В зависимости от пропускной способности по воздуху (газу) и условий применения циклоны ЦН изготавливаются одиночного или группового исполнения - из двух, трех, четырех, шести и восьми циклонов. Групповые циклоны могут быть с камерой очищенного воздуха в виде "улитки" или в виде сборника, а одиночные - только с улиткой.

В группе циклонов патрубки с выходом очищенного воздуха могут объединяться сборным коллектором с выходом воздуха вертикально и системой улиток каждого циклона, объединенных общим фланцем.

Обозначение циклона ЦН

Например: ЦН-15Л-700х4УП

ЦН - циклон НИИОгаза; 15 - угол наклона входного патрубка относительно горизонтали (град.); П, Л - "Правое" ("Левое") вращение газа; число после тире (700) - внутренний диаметр цилиндрической части циклона (мм); следующая цифра (4) - количество циклонов в группе; У - с; камерой очищенного газа в виде "улитки" С - с камерой очищенного воздуха в виде сборника; П - пирамидальная форма бункера.

Циклоны ЦН-15, в зависимости от требований предъявляемых к очистке газа, могут иметь либо самостоятельное применение, либо использоваться в качестве агрегатов первой или второй ступеней очистки, в сочетании с другими газоочистными агрегатами.

Основные параметры циклонов ЦН

Температура очищаемого газа, °С не более 400;

Давление (разрежение), кПа (кгс/м2) не более 5 (500).

Массовая концентрация пыли в очищаемом газе, г/м3:

  • для слабослипающихся пылей не более 1000;
  • для среднеслипающихся пылей 250.

Коэффициент гидравлического сопротивления:

  • для циклонов ЦН с "улиткой" - 175;
  • со сборником - 182;
  • для одиночных циклонов - 147.

Выбор циклонов ЦН

Выбор размера для циклона ЦН 15 производится исхода из производительности вентиляционной установки и допустимой величины потери давления в циклоне, которую рекомендуется применять в пределах 0,7-1,2 кПа. При необходимости повышения эффективности: циклон ЦН 15 имеет верхний предел 1,2 кПа, который можно превысить, сообразуясь с общей величиной давления, которую может обеспечить вентилятор. Принимать потерю давления в циклоне ниже 0,5 кПа не рекомендуется из-за значительного уменьшения эффективности очистки воздуха.

Циклоны ЦН 11 следует устанавливать на всасывающей стороне вентиляционной установки. Статическое давление при этом будет значительно меньше атмосферного и, ориентируясь на это давление и соответствующий ему расход воздуха во входном патрубке циклона, следует определить пропускную способность циклона по воздуху. Ориентировочно эффективность циклона при очистке воздуха, запыленного обычной кварцевой пылью с величиной частиц более 10-20 мкм, следует принимать равной 85%. Максимально допустимое разрежение - 5 кПа.

Циклоны ЦН могут изготавливаться во взрывобезопасном исполнении (конструктивно предусмотрены взрывные клапана, и бункер имеет минимальные размеры во избежание накопления взрывоопасной пыли).

Материал для изготовления циклонов ЦН - углеродистая сталь при температуре окружающей среды до 40°С. При температуре ниже - 40°С применяют низколигированные стали.

Групповые циклоны поставляются в разобранном виде.
