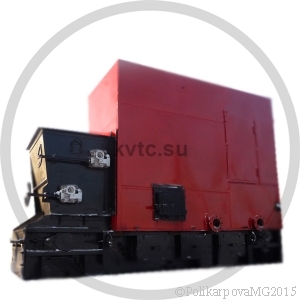

Котел КВм-3,5

Котел КВм-3,5

Водогрейный котел 3,5 МВт на каменном и буром угле предназначен для отопления производственных помещений и жилых зданий, а также для горячего водоснабжения, устанавливается в производственно-отопительных котельных, в открытых и закрытых системах теплоснабжения с механизированными топливоподачей и шлакозолоудалением.

Основные достоинства водогрейного котла КВм нашего котельного завода:

• простота в эксплуатации;
• надежность;
• экономичность;
• низкая цена котла.

Твердотопливный котел КВм-3,5 работает с принудительной циркуляцией воды. Температура нагрева воды до 115° С, давление до 0,6 МПа. Сжигаемое топливо каменные и бурые угли, может применяться в качестве резервного топлива - дрова.

Водогрейный котел КВм на твердом топливе имеет компактные размеры, высокий КПД и не требователен химическому составу воды, механическая топка обеспечивает эффективное сжигание низкокалорийных каменных и бурых углей.

Техническая характеристика котла КВм-3,5

Устройство и принцип работы котла

Основным элементом котла является блок котла и топка ТШПМ. Блок котла КВм-3,5 представляет собой газоплотную сварную конструкцию, состоящую из топочной камеры и конвективной поверхности нагрева.

Теплоизоляция блока котла выполнена из минераловатных теплоизоляционных плит, декоративная обшивка изготовлена из тонколистового окрашенного или полимерного стального проката. В обшивке котла имеются люки для периодической очистки котла от золошлаковых отложений.

Топочная камера выполнена из труб с газоплотной пластиной. Конвективная поверхность нагрева состоит из плотных трубный пакетов, которые расположены в шахматном порядке. Топка ТШПМ состоит из бункера, блок решетки шурующей планки и привода. Под конвективной частью находится зольный бункер с лазом для очистки от зольных отложений и осмотра труб конвективного пучка.

Выход газов производится через газоход, расположенный на задней стенке котла.

Для управления работой котла, обеспечения расчётных режимов и безопасных условий эксплуатации котёл оснащён предохранительной и запорной арматурой, контрольно измерительными приборами, которые устанавливаются согласно схеме расположения арматуры.

Контрольно измерительные приборы (манометры и термометры) обеспечивают измерение давления и температуры на входе и выходе воды из котла.

Котел работает с уравновешенной тягой, которую создают дутьевой вентилятор и дымосос.

Запорная арматура служит для отвода воды из котла в тепловую сеть, подвода обратной воды в котёл, слива воды из котла, выпуска воздуха из котла, периодической продувки и удаления шлама.

Топливо в топку поступает из бункера топки, шуровка слоя топлива производится механической планкой. Зола и шлак с топочной решетки удаляются планкой в сбросной канал системы шлакоудаления котельной.

Комплект поставки КВм-3,5

Котел стальной водогрейный КВм 3,5 поставляется готовым блоком в обшивке с чугунной топочной дверкой. С котлом поставляется паспорт и инструкция по эксплуатации водогрейного котла.

В комплект поставки котла входят: затворы дисковые - 2 шт, запорные вентили - комплект, предохранительные клапаны - 2 шт, термометры с оправой - 2 шт, манометры с кранами - 2 шт, дутьевой вентилятор - 1 шт.

Кроме того котлы КВм-3,5 могут быть выполнены в двух вариантах изоляции: блок котла в обшивке и изоляции; блок котла (без обшивки и изоляции, под тяжелую обмуровку).
