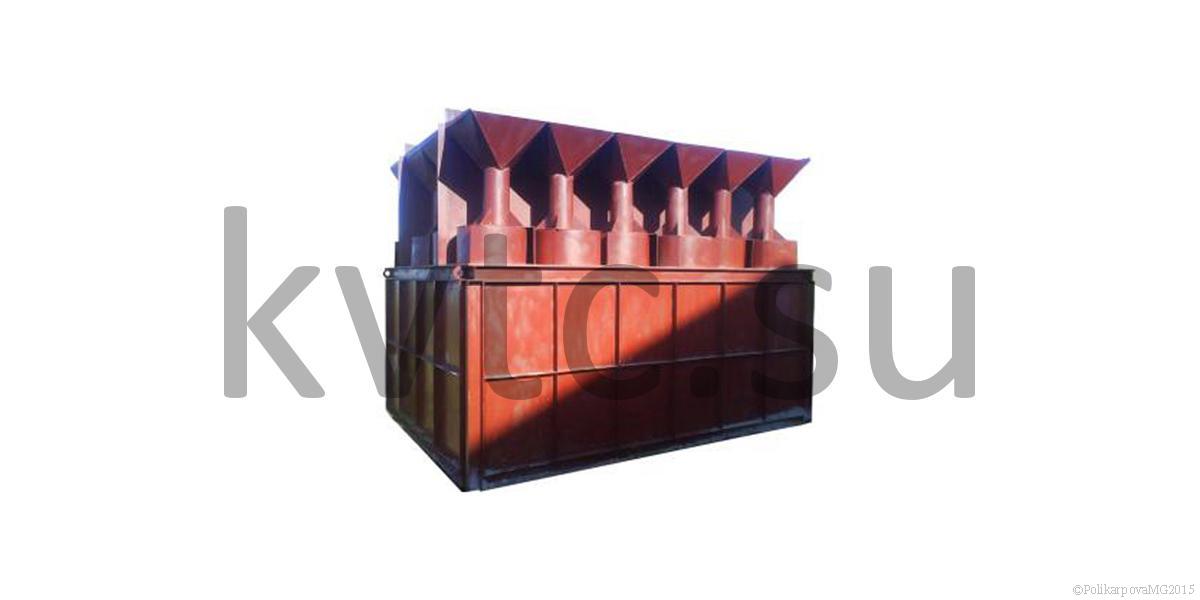

Батарейные циклоны БЦ 512
Батарейные циклоны БЦ 512 предназначены для очистки от золы дымовых газов твердотопливных котельных, паровых стационарных котлов паропроизводительностью 25-512 т/ч, водогрейных котлов теплопроизводительностью 10-50 Гкал/ч, максимальной температурой газов на выходе из котлов 400°С, работающих на малозольном буром и каменном угле, в золе которых содержится много свободной окиси кальция. Их устанавливают в газовом тракте после котла перед дымососом.
Также батарейные циклоны БЦ 512 используются для очистки газов после технологических печей различного типа. Конструктивной особенностью данных батарейных циклонов является возможность комплектации системой рециркуляции газов для увеличения эффективности очистки, соответственно коэффициента полезного действия, примерно на 2%.
Батарейные циклоны БЦ 512 могут быть использован для улавливания слипающихся зол, забивающих батарейные циклоны других типов, для улавливания золы торфа, могут быть использованы в двухступенчатой золоулавливающей установке после котлов, работающих на многозольных твердых топливах.
Модельный ряд производимых батарейных циклонов БЦ 512
| Марка циклонов БЦ 512 | Количество элементов | Количество секций | Расход газа, тыс. м³/ч | Габаритные размеры циклона | ||
| Длина | Ширина | Высота | ||||
| Циклон БЦ-512-1-(4x6) | 16 | 1 | 44 | 4450 | 3560 | 7075 |
| Циклон БЦ-512-1-(4x4) | 16 | 1 | 44 | 4180 | 3650 | 7075 |
| Циклон БЦ-512-Р-1-(4x6) | 24 | 1 | 67 | 6050 | 3560 | 7075 |
| Циклон БЦ-512-Р-2-(6x5) | 30 | 2 | 84 | 6130 | 4190 | 7480 |
| Циклон БЦ-512-2-(6x5) | 30 | 2 | 84 | 4150 | 4190 | 7480 |
| Циклон БЦ-512-Р-2-(6x6) | 36 | 2 | 100 | 6770 | 4190 | 7480 |
| Циклон БЦ-512-2-(6x6) | 36 | 2 | 100 | 4790 | 4190 | 7480 |
| Циклон БЦ-512-Р-2(6x7) | 42 | 2 | 117 | 7410 | 4190 | 7480 |
| Циклон БЦ-512-2(6x7) | 42 | 2 | 117 | 5130 | 4190 | 7480 |
| Циклон БЦ-512-Р-2-(6x8) | 48 | 2 | 133 | 6050 | 6450 | 6470 |
| Циклон БЦ-512-2-(6x8) | 48 | 2 | 133 | 4175 | 6450 | 6470 |
| Циклон БЦ-512-Р-3-(12x6) | 72 | 3 | 200 | 6050 | 9360 | 6970 |
| Циклон БЦ-512-3-(12x6) | 72 | 3 | 200 | 6050 | 9360 | 6970 |
| Циклон БЦ-512-Р-4-(8x12) | 96 | 4 | 267 | 11430 | 6460 | 6970 |
| Циклон БЦ-512-4-(8x12) | 96 | 4 | 267 | 8105 | 6460 | 6970 |
| Циклон БЦ-512-Р-6-(12x12) | 114 | 6 | 400 | 11430 | 9360 | 6970 |
| Циклон БЦ-512-6-(12x12) | 114 | 6 | 400 | 8105 | 9360 | 6970 |

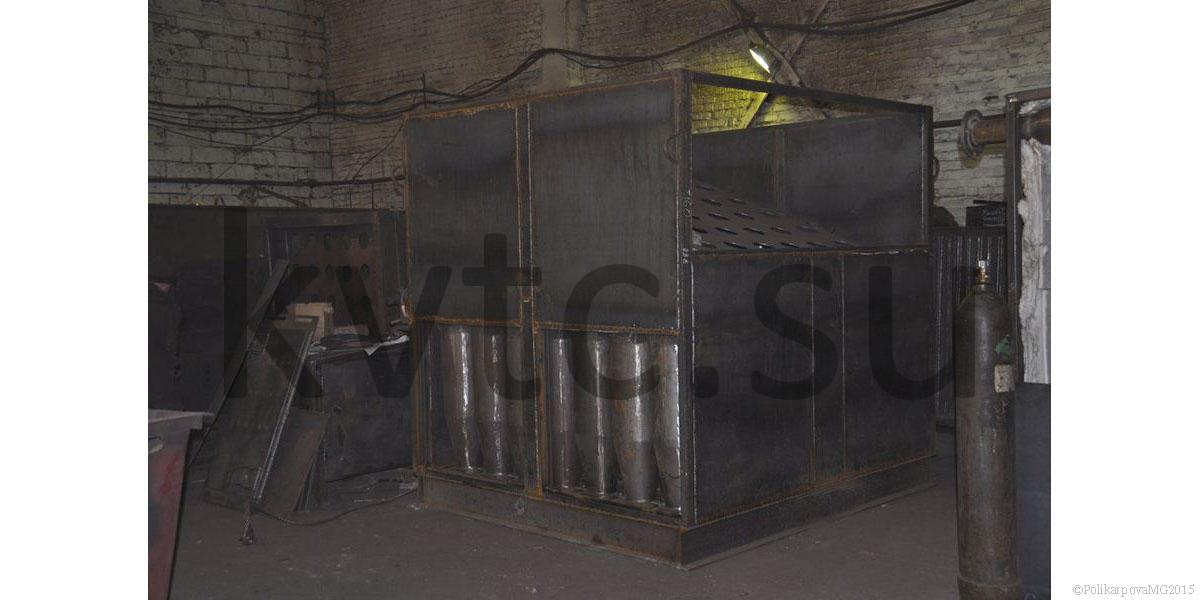

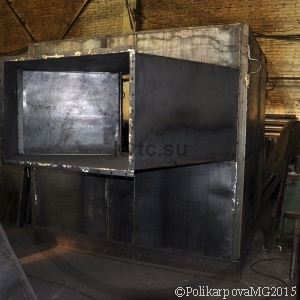

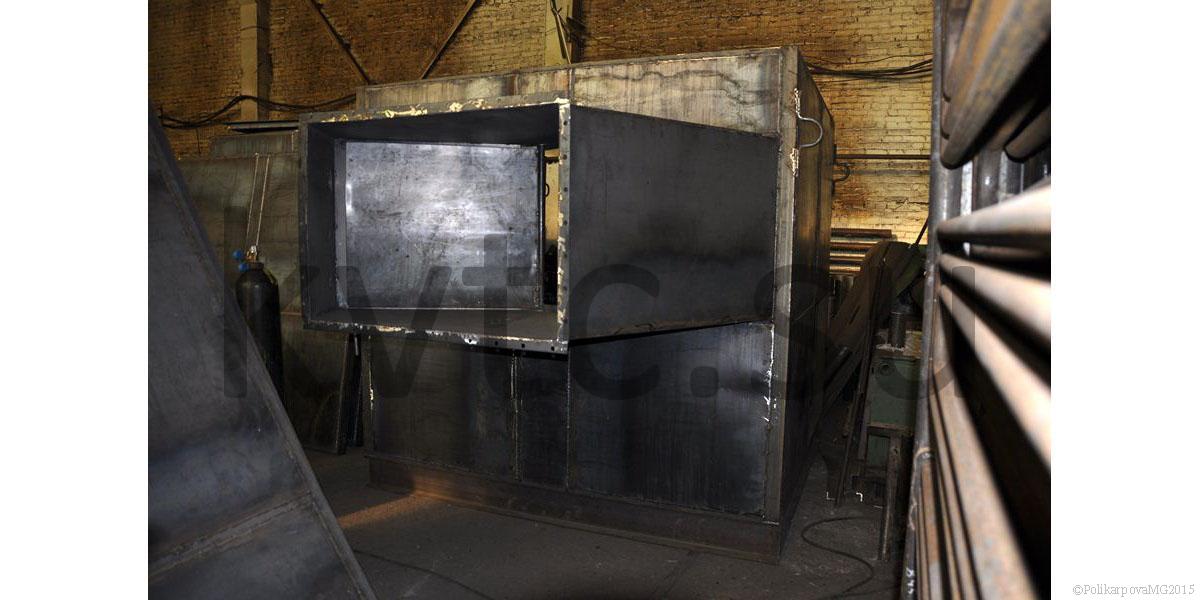

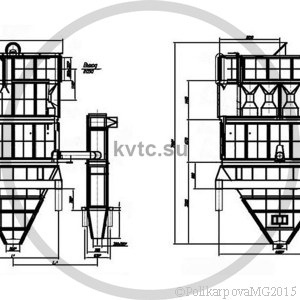

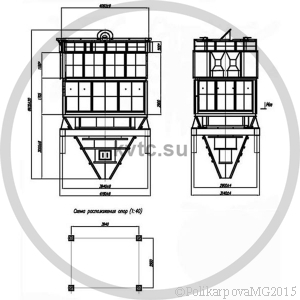

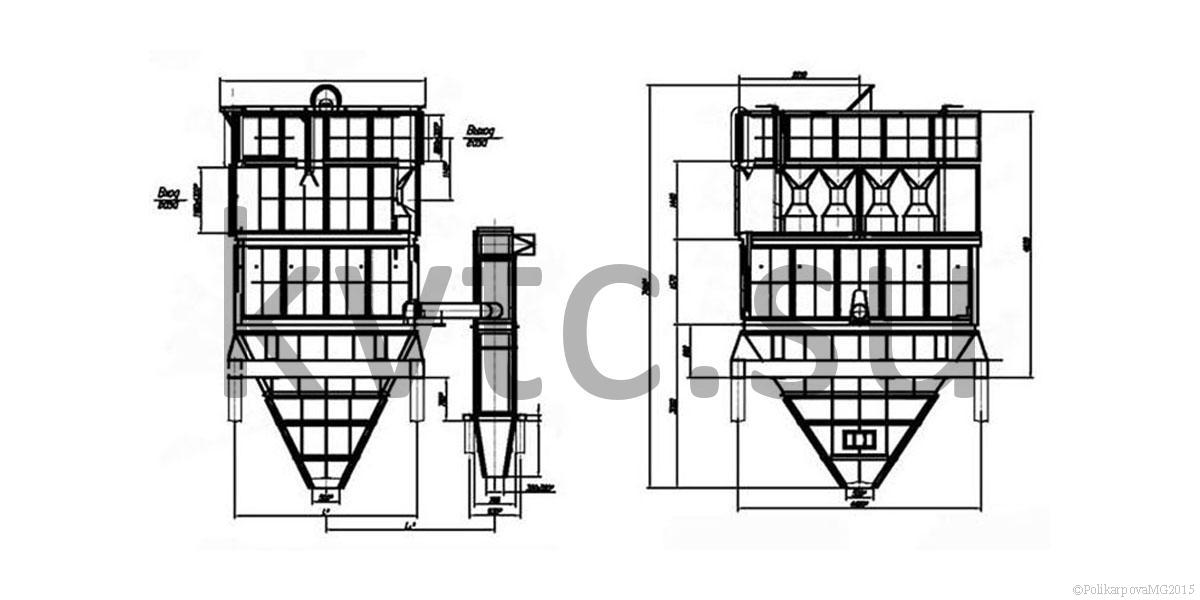

Устройство циклонов БЦ 512

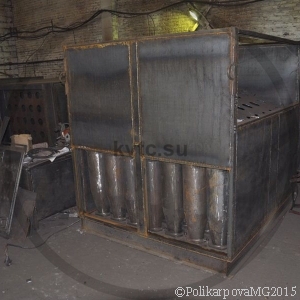

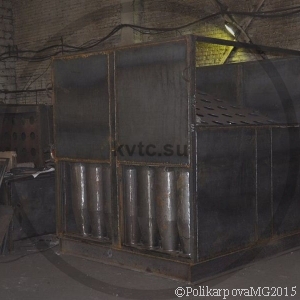

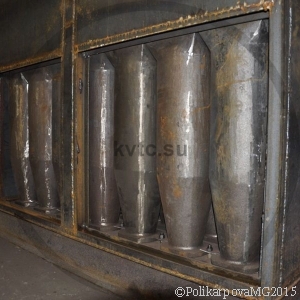

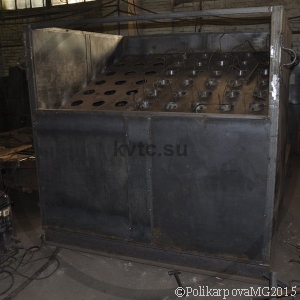

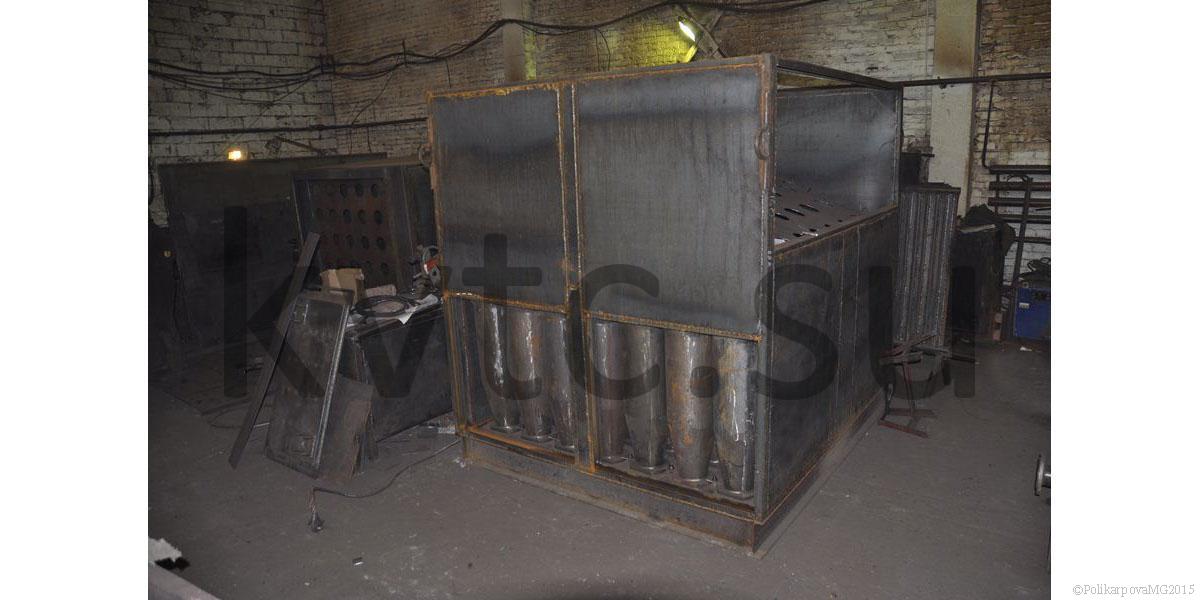

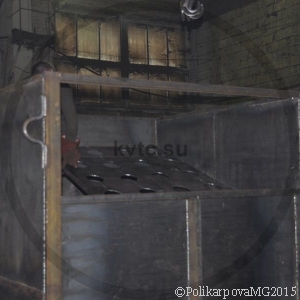

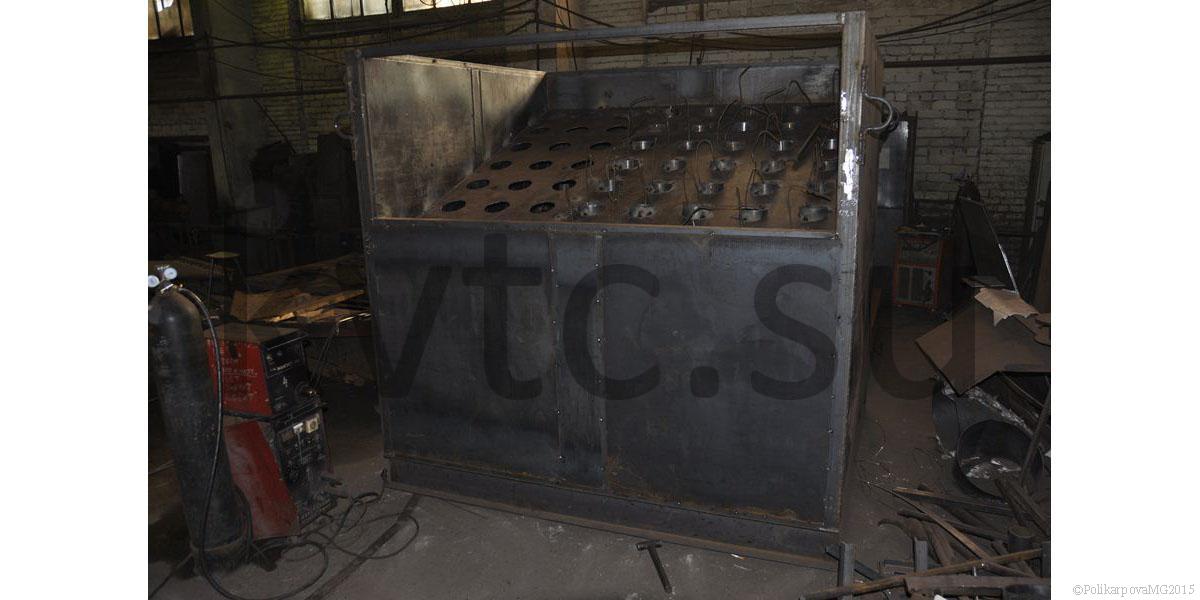

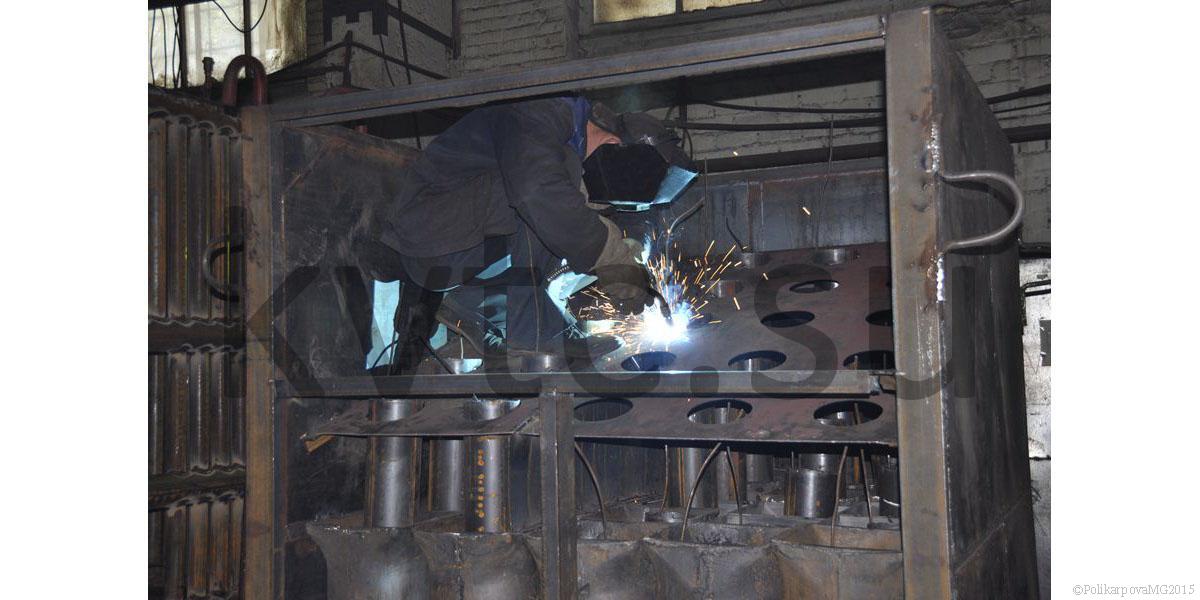

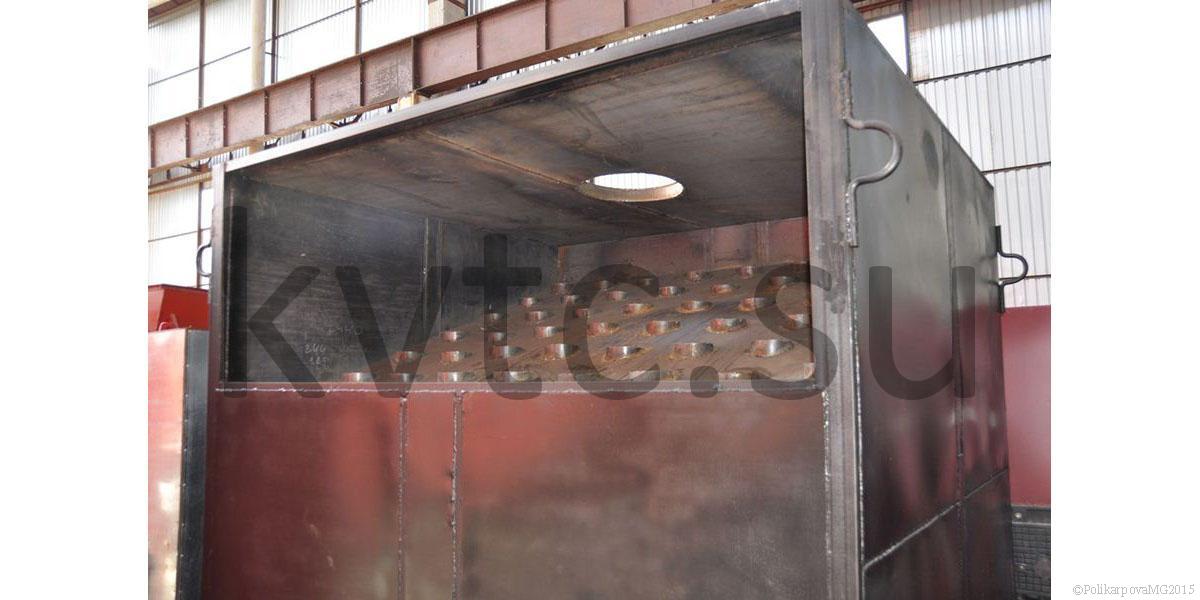

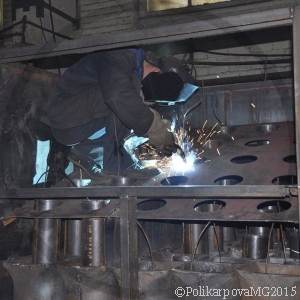

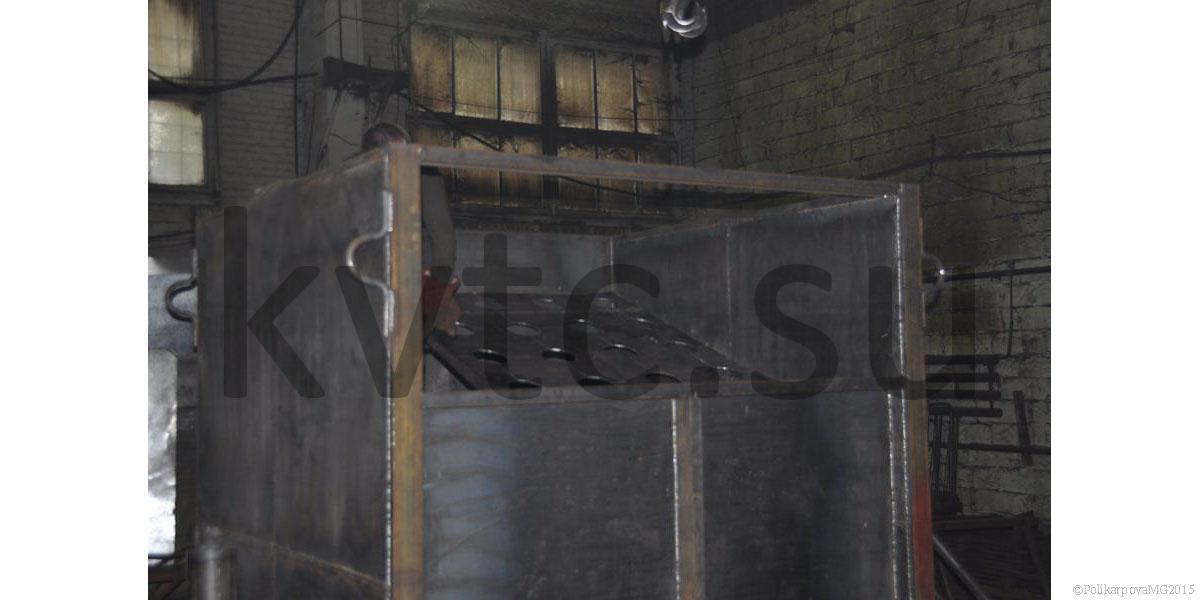

Батарейные циклоны БЦ 512 изготовляют одно, двух, трех, четырех и шестисекционным. Основным блоком батарейных циклонов БЦ 512 является секция циклонных элементов, которая сепарирует пыль в золу из газа. Она набирается из одиночных циклонных элементов в четыре ряда по шесть элементов в каждом ряду. В зависимости от направления вращения газового потока различают циклонные элементы правого и левого вращения. В секции каждый ряд набирается из элементов одного вращения. Ряды с элементами разного вращения чередуются друг с другом по ширине секции.

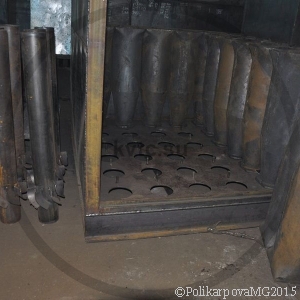

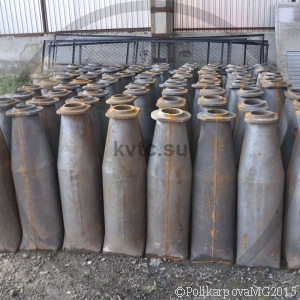

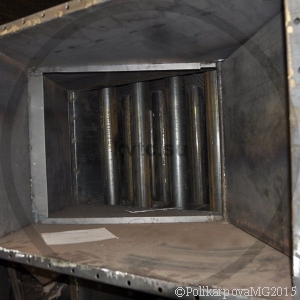

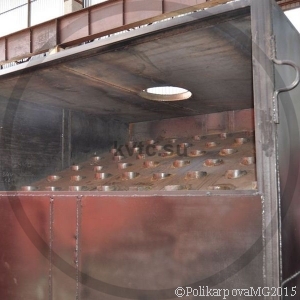

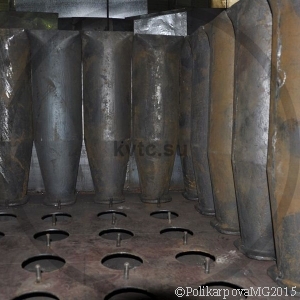

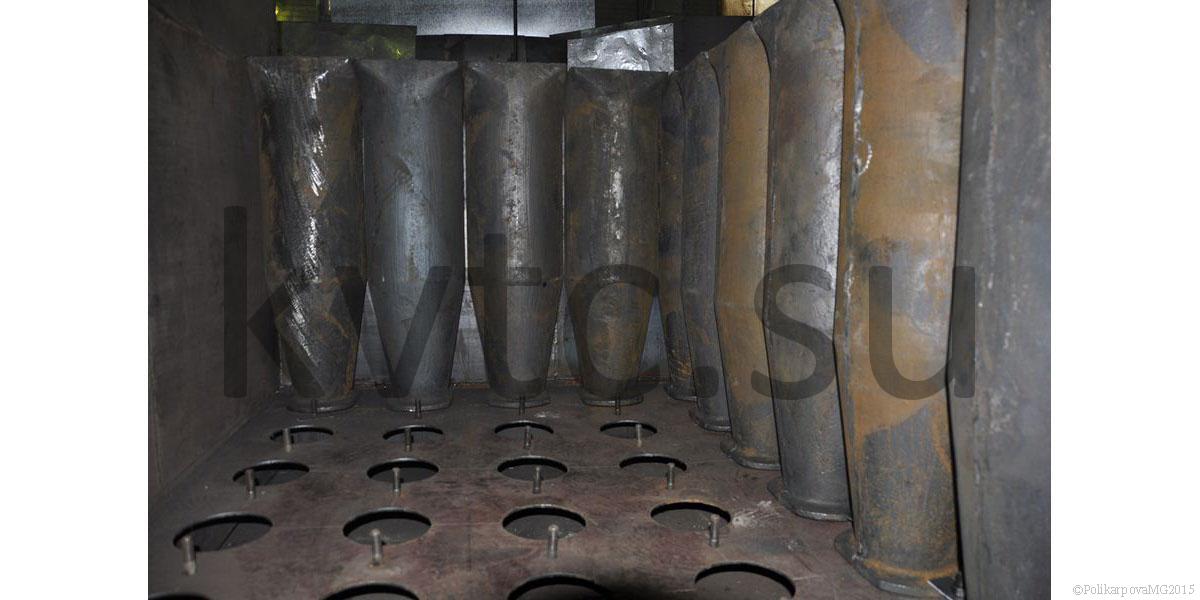

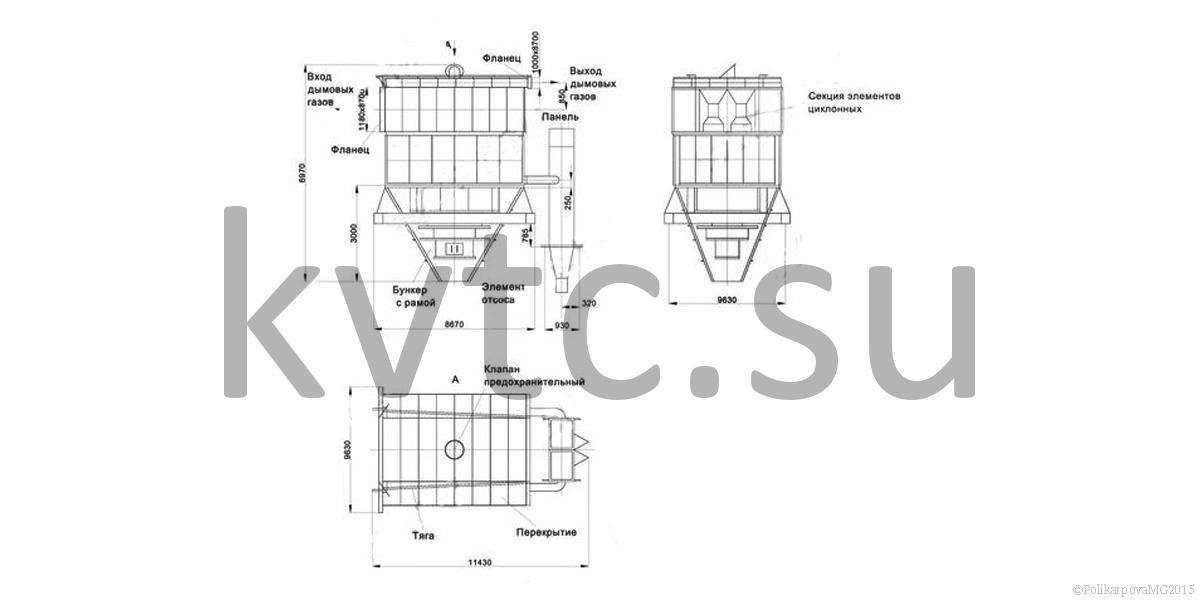

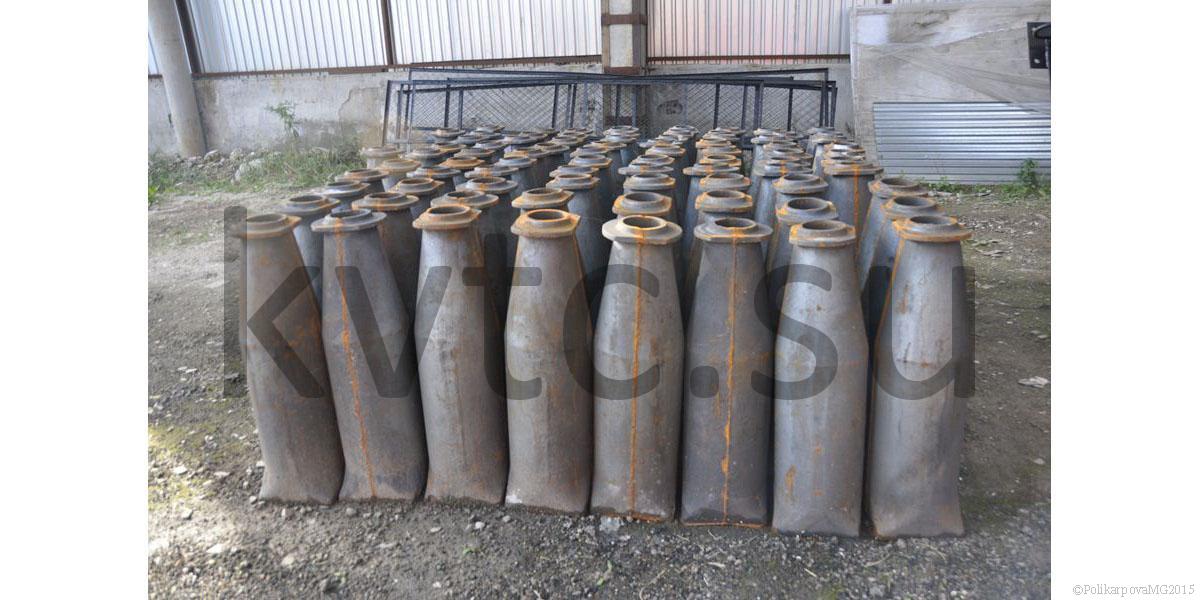

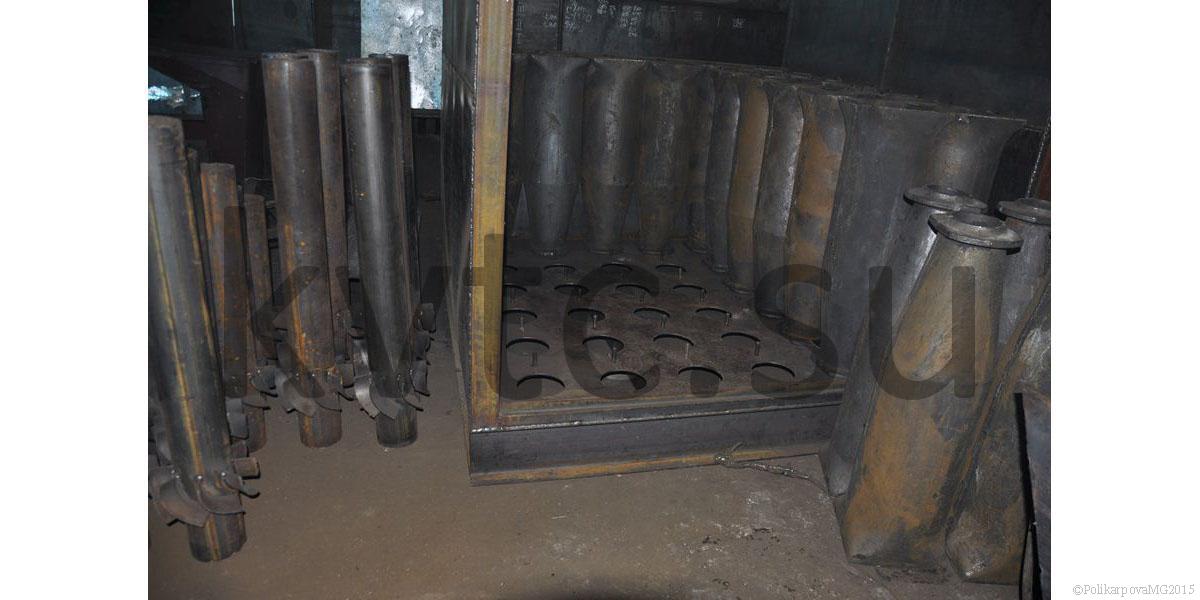

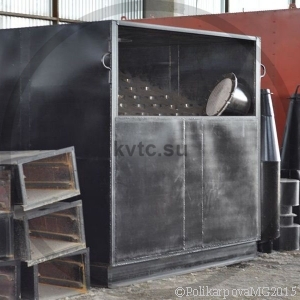

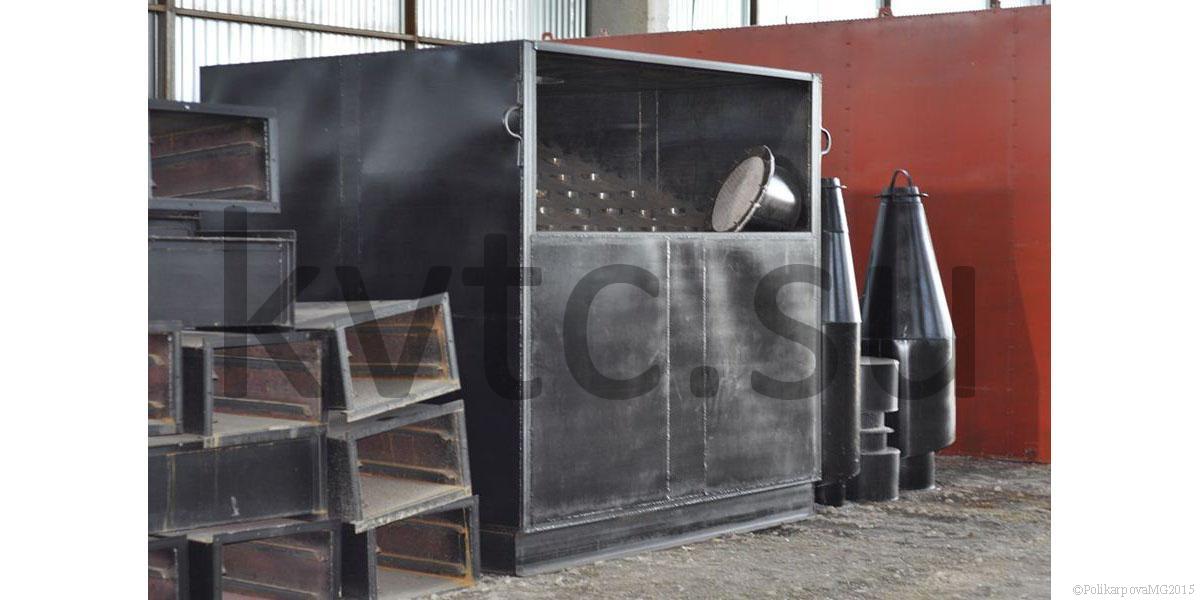

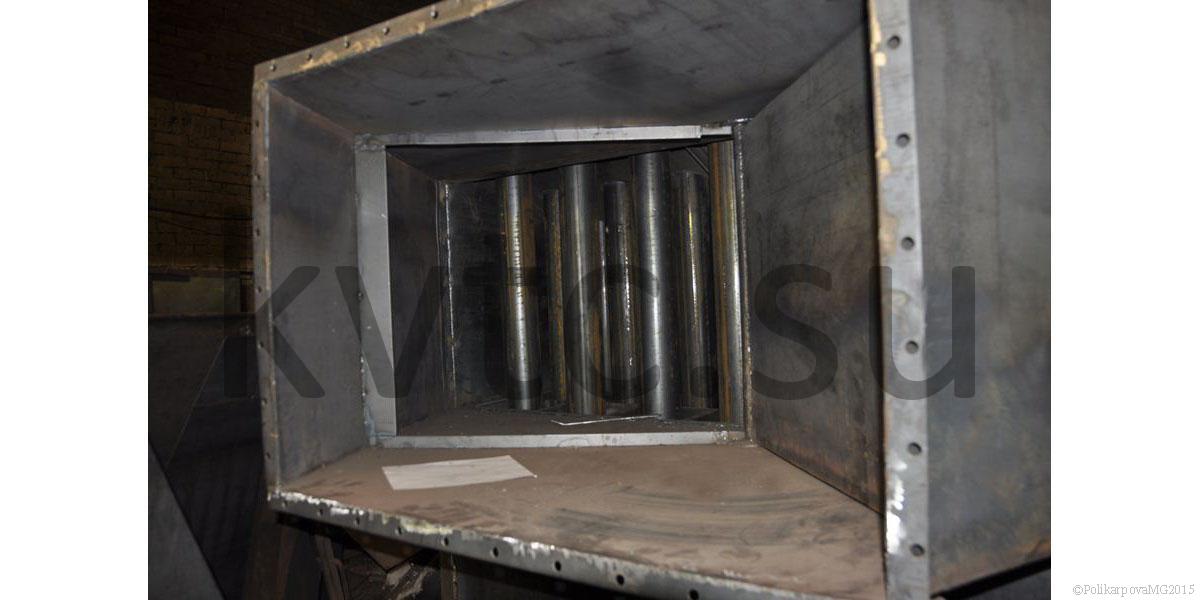

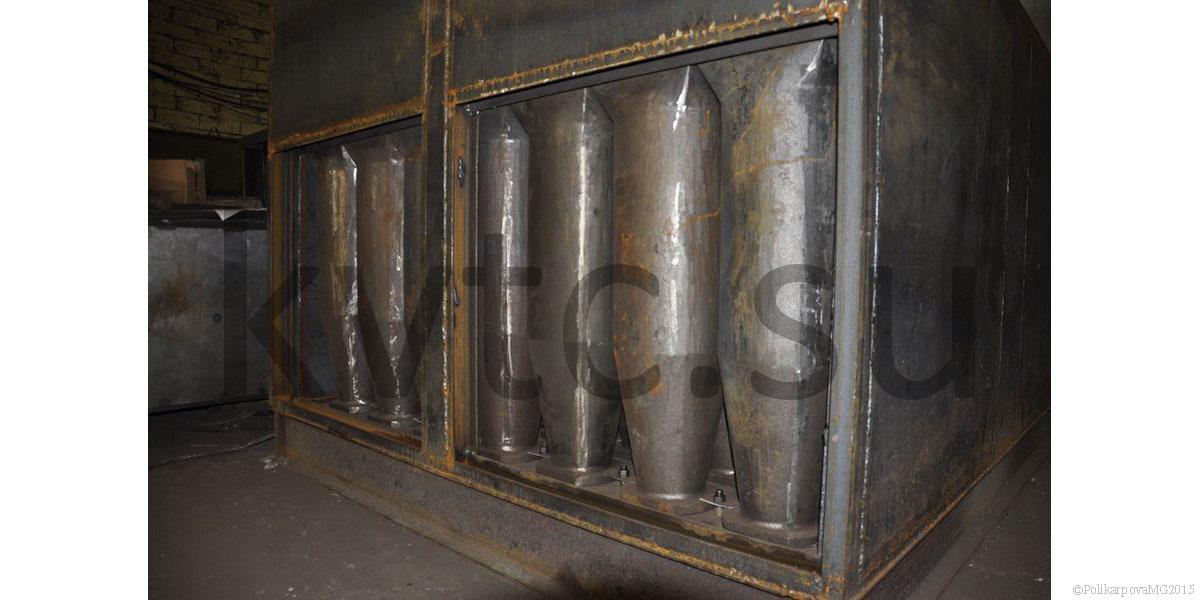

Батарейные циклоны БЦ 512 состоит из входной и выходной камер, бункера с золоспусками, системы пожаротушения и самих циклонных элементов. Циклонные элементы изготавливаются из труб 530х9 мм, внутренним диаметром 512 мм, и снабжены сварными четырехзаходными завихрителями газового потока. На срезе выхлопной трубы циклонного элемента устанавливаются зубчатый раскручиватель для снижения неравномерности радиальных потоков газа.

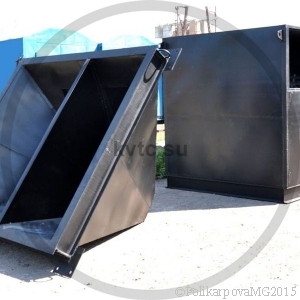

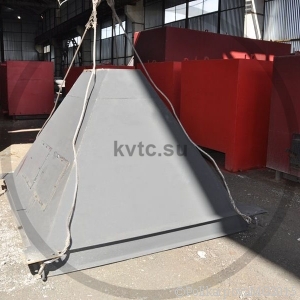

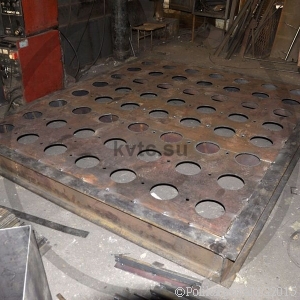

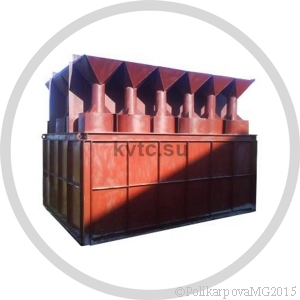

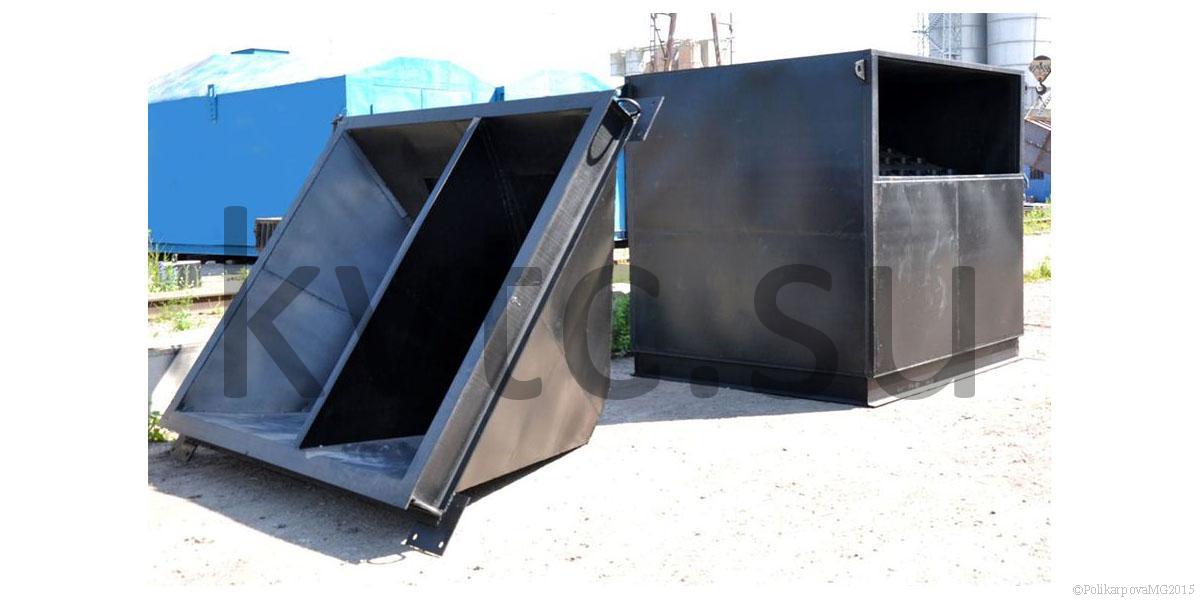

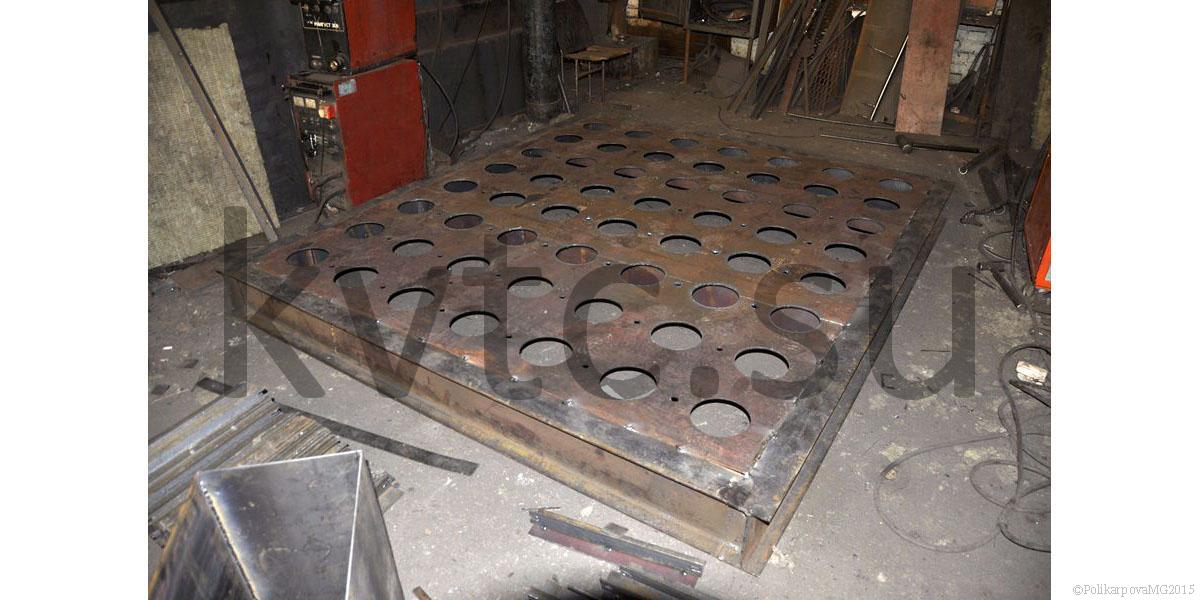

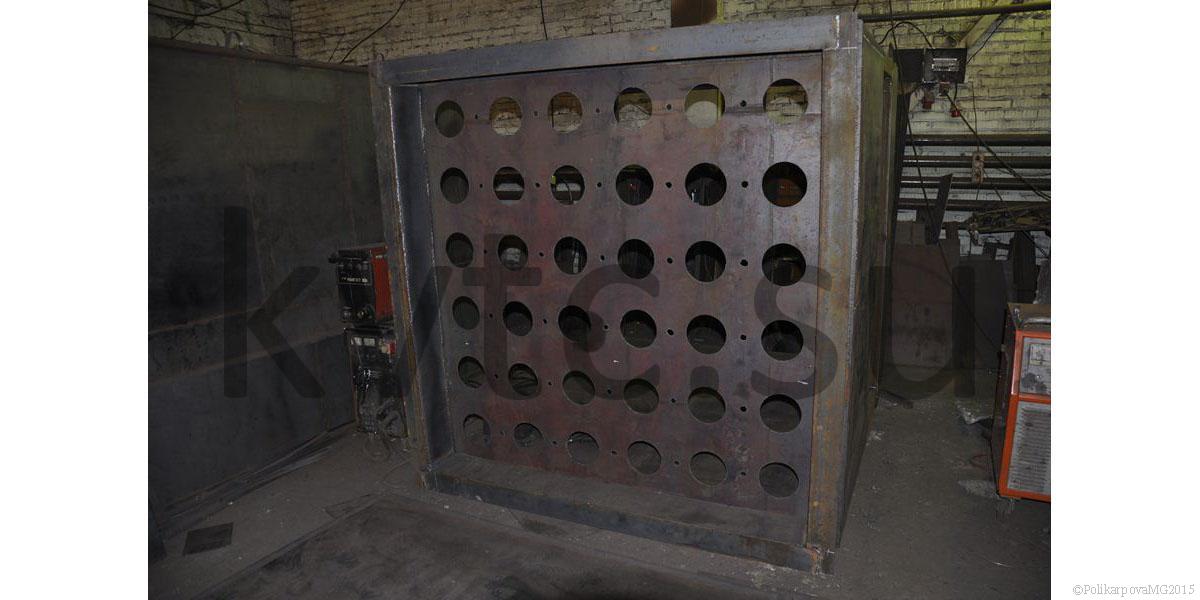

Выхлопная труба элемента заканчивается вверху переходным конфузорным патрубком прямоугольного сечения 640х700 мм с углами наклона сторон более 60°С. Сваренные между собой переходные патрубки образуют верхнюю трубную доску. Отсутствие отложений золы и пыли на верхней трубной доске является одним из преимуществ данной конструкции. Выходная камера клиновидной формы обеспечивает равную скорость по длине. Бункер батарейных циклонов разделен на секции, имеющие по одному золовыпускному отверстию (500х500 мм) на 40-50 циклонных элементов. Наклон стенок бункера - не менее 50° к горизонту. Для слипающейся пыли (золы) угол наклона бункера следует увеличить до 60° и установить систему виброотряхивания.

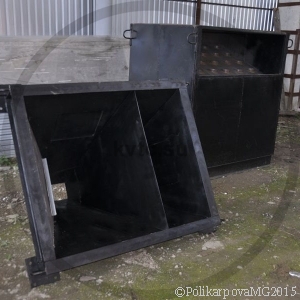

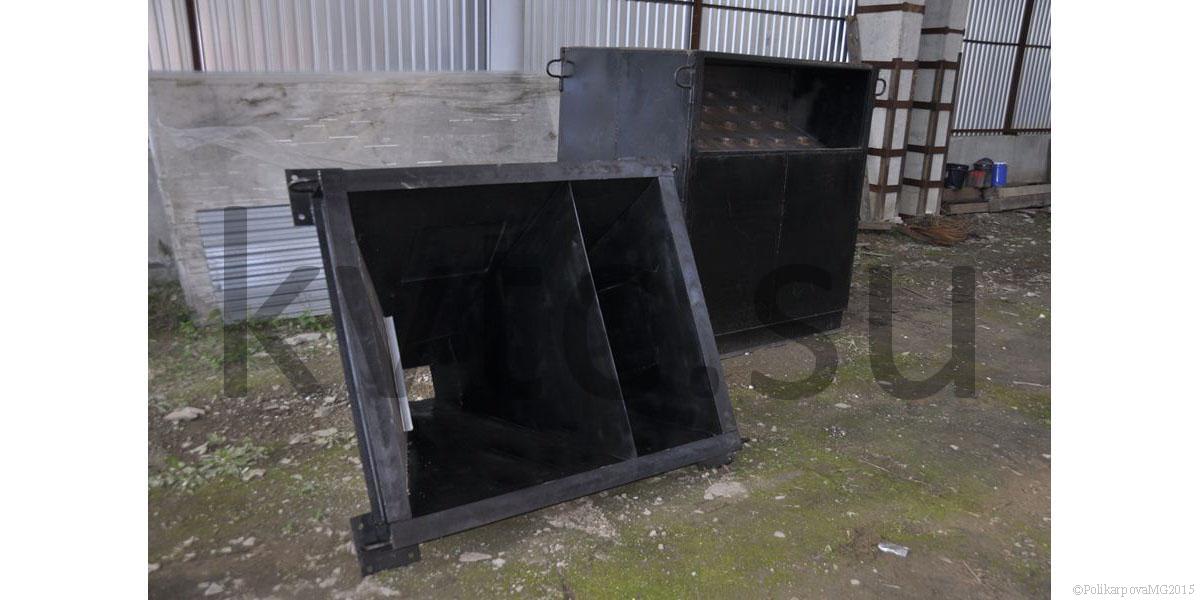

Циклоны БЦ-512-1-(4х6) поставляются с бункером и рамой опорной в сборе. Остальные циклоны БЦ 512 поставляются россыпью. Россыпью поставляются секции элементов циклонных, перекрытия, панели, фланцы, тяги, бункер малый, панели бункера, рама опорная, предохранительный клапан, составные детали циклона. Циклоны с рециркуляцией комплектуются элементом отсоса.
Котельный завод Энергопром осуществляет производство запасных частей циклонов БЦ 512:
- Элемент циклонный БЦ 512 - Т 209.01.500А
- Элемент циклонный БЦ 512 - Т 209.01.500А-01
Заказать и купить циклон батарейный БЦ 512, можно предварительно связавшись с нами по телефону +7 (913) 255-25-30, или отправить заявку на электронную почту sb-kvtc.su@mail.ru с указанием заинтересовавших Вас моделей котлов.
Доставка осуществляется во все районы Хабаровского края, включая: Хабаровск, Комсомольск-на-Амуре, Амурск, Советская Гавань, Николаевск-на-Амуре, Бикин, Аян, Ванино, Вяземский, Солнечный, Чегдомын, Эльбан, Хор, Некрасовка, Князе-Волконское, Заветы Ильича, Переяславка, Охотск, Амурский район, Аяно-Майский район, Бикинский район, Ванинский район, Верхнебуреинский район, Вяземский район, Комсомольский район, Нанайский район, Николаевский район, Охотский район, имени Лазо район, имени Полины Осипенко район, Советско-Гаванский район, Солнечный район, Тугуро-Чумиканский район, Ульчский район, Хабаровский район, Анастасьевка, , Березовый, Бичевая, Богородское, Бойцовское, Большая Картель, Булава, Видное, Вознесенское, Высокогорный, Вятское, Гайтер-1, Гаровка-2,Георгиевка, Герби, Горин, Горный, Гродеково, Гурское, Де-Кастри, Дружба, Дуки, Заветы Ильича, Заозерное, Золотой, Известковый, Ильинка, Им П.Осипенко, Калинка, Калиновка, Киинск, Киселевка, Князе-Волконское, Корфовский, Краснореченское, Кругликово, Лазарев, Лермонтовка, Лесопильное, Лидога, Литовко, Литовское, Лончаково, Лососина, Маго, Майский, Матвеевка, Маяк, Мичуринское, Молодежный, Монгохто, Мухен, Найхин, Некрасовка, Нелькан, Неран, Нижнетамбовское, Нижние Халбы, Новая Иня, Новостройка, Новый Мир, Новый Ургал, Обор, Оренбургское, Осиновая Речка, Отрадное, Охотск, Падалинское, Переяславка, Полетное, Пушкино, Ракитное, Санболи, Селихино, Святогорье, Сергеевка, Сидима, Сита, Снежный, Согда, Соколовка, Солони, Солонцовый, Сосновка, Среднехорский, Средний Ургал,Станции Вандан, Старт, Сулук, Таежное, Тейсин, Токи, Тополево, Троицкое, Тулучи, Тумнин, Тырма, Уктур, Хурба, Хурмули, Циммермановка, Чекунда, Черняево. Чумикан.
3D - тур по модульной котельной

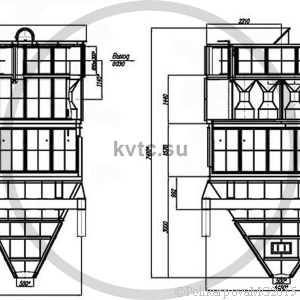

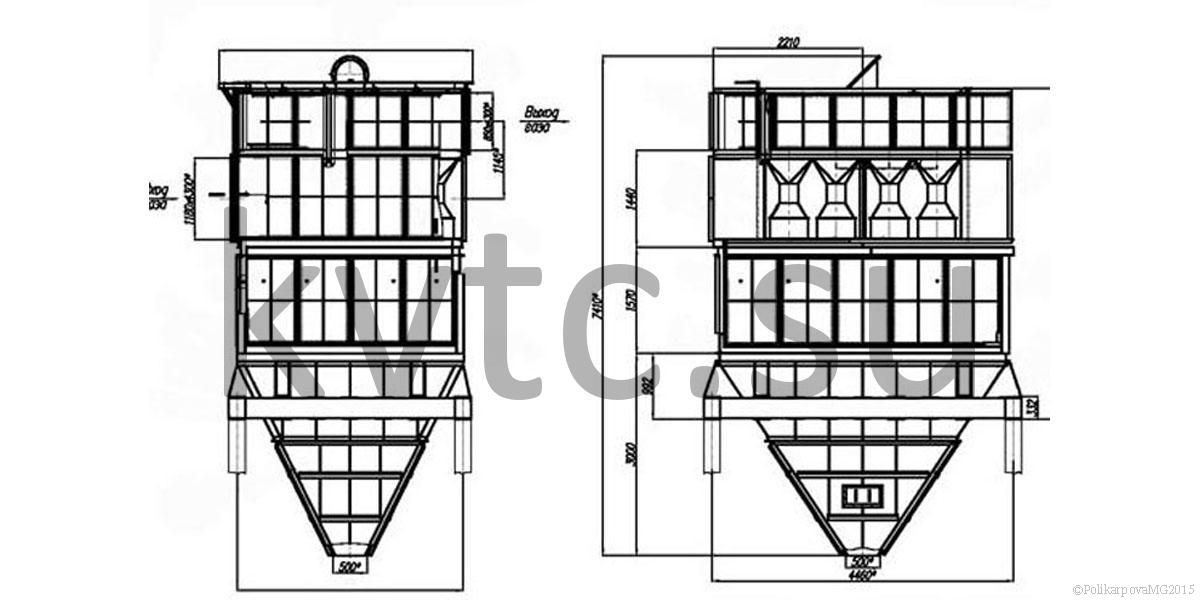

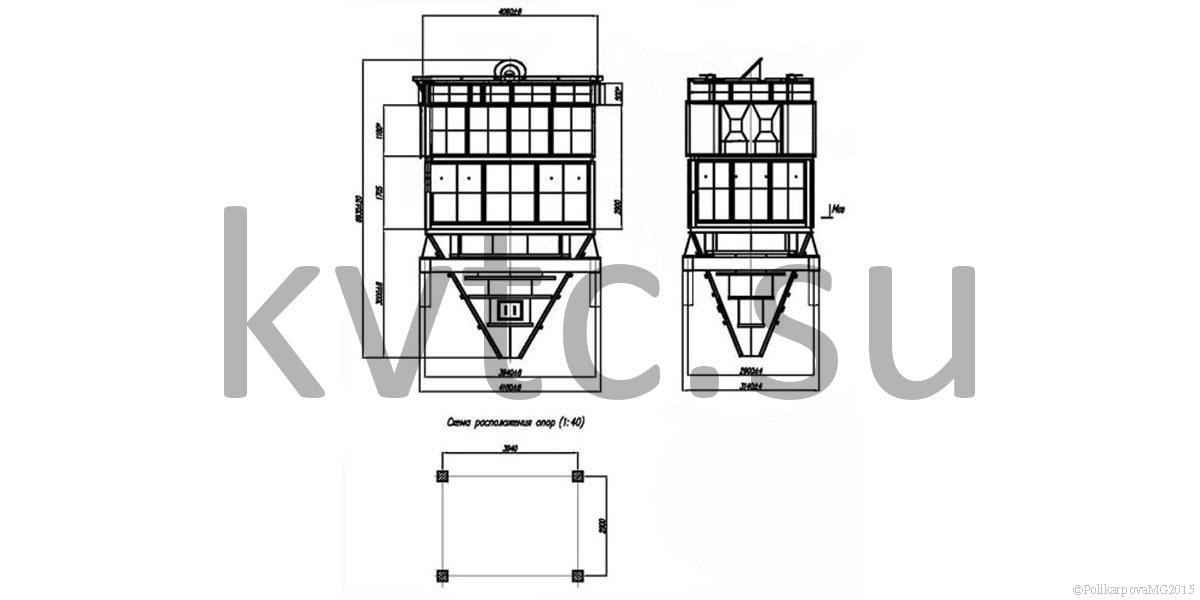

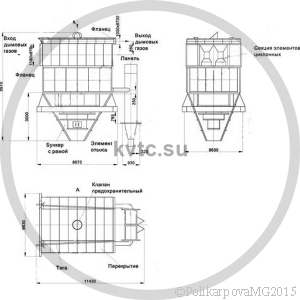

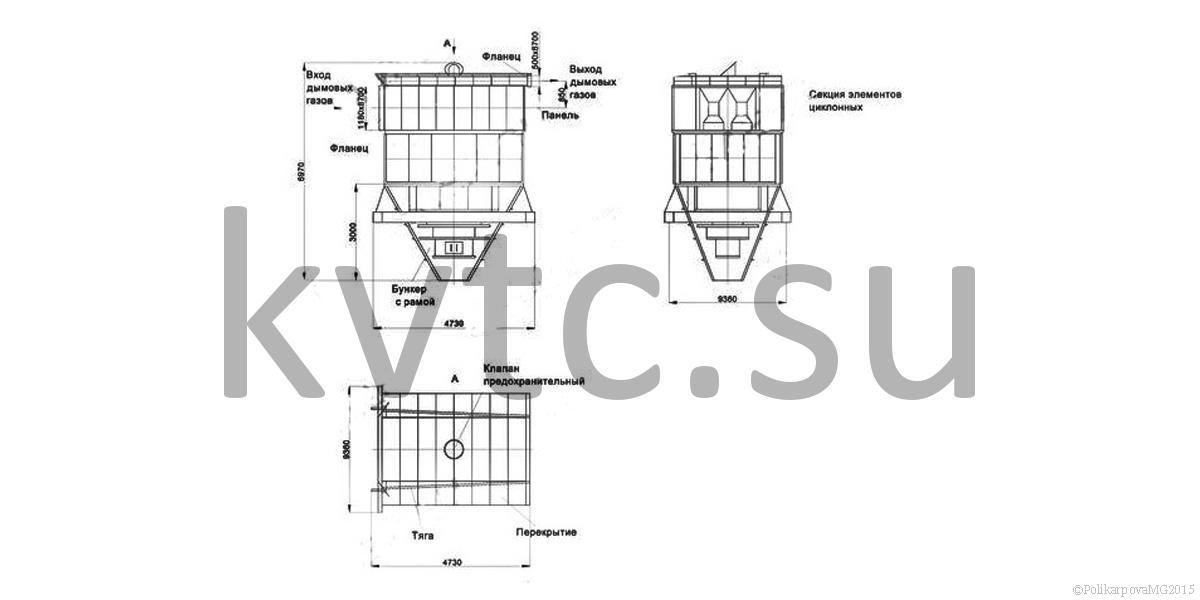

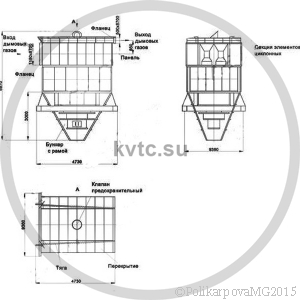

Чертежи
