Топки ТЛЗМ

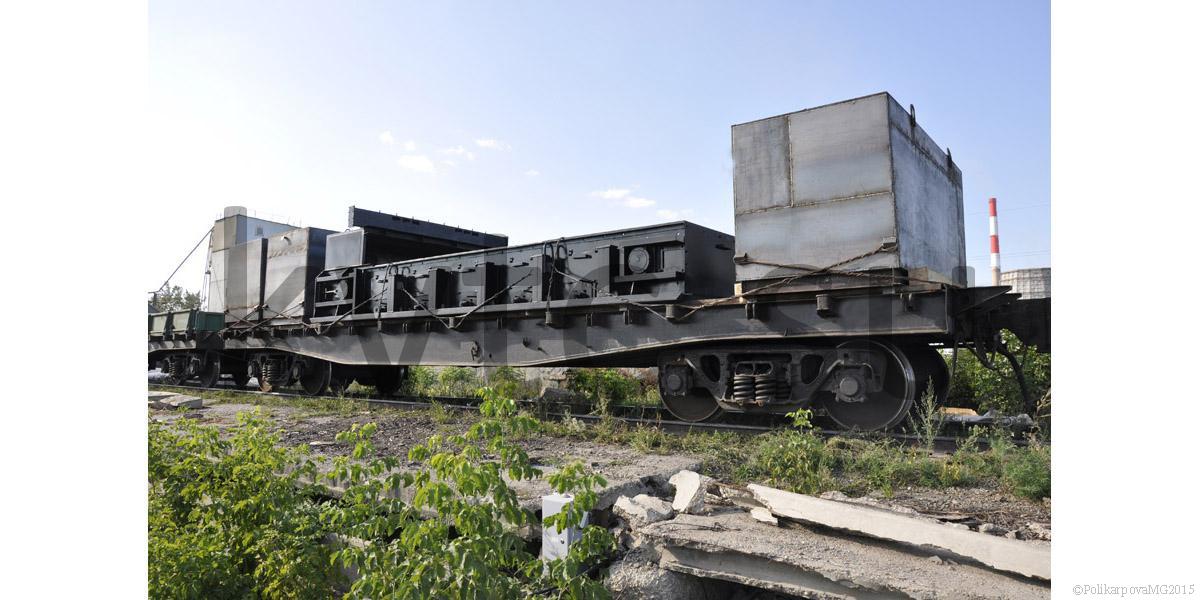

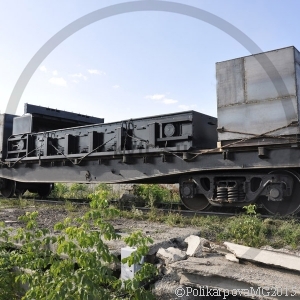

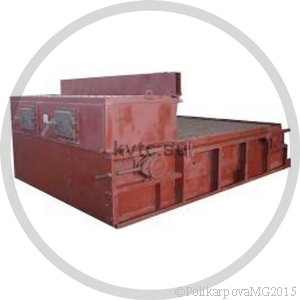

Механические топки ТЛЗМ предназначены для установки к паровым котлам типов КЕ и к небольшим водогрейным котлам КВм.

Топливом для топок ТЛЗМ служат грохоченые и рядовые бурые и каменные угли, по качеству соответствующие государственным стандартам на угли для слоевого сжигания.

Содержание мелочи 0-6 мм в угле не должно превышать 60%, максимальный размер куска 50 мм. Диапазон регулирования 25-100%.

Устройство и принцип работы топки ТЛЗМ

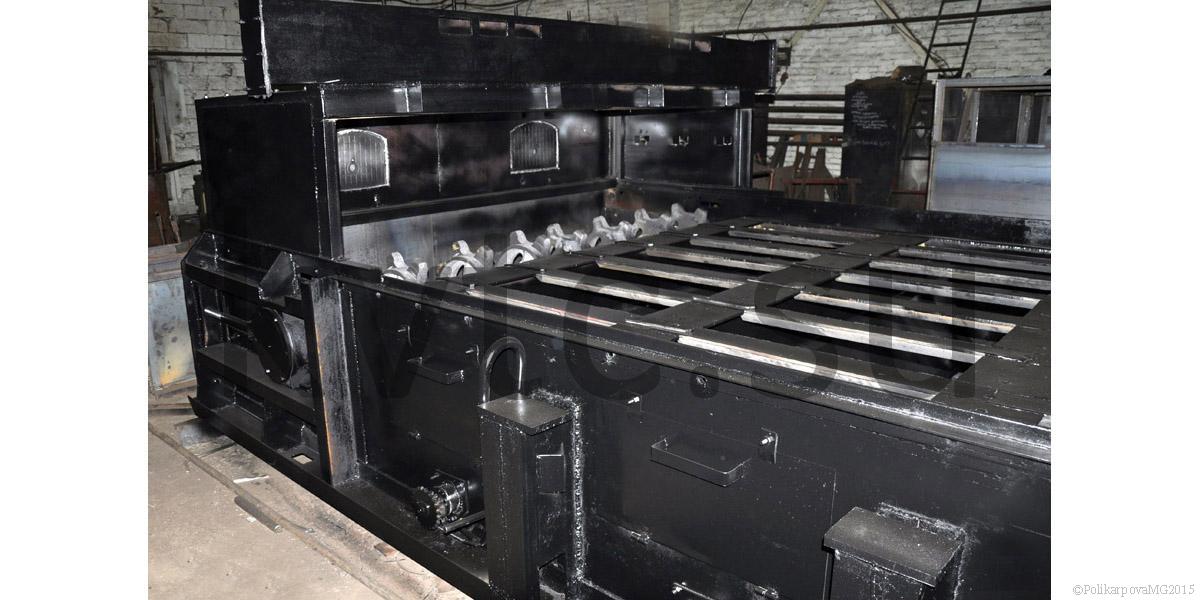

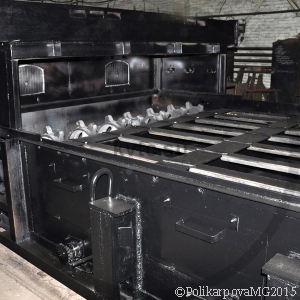

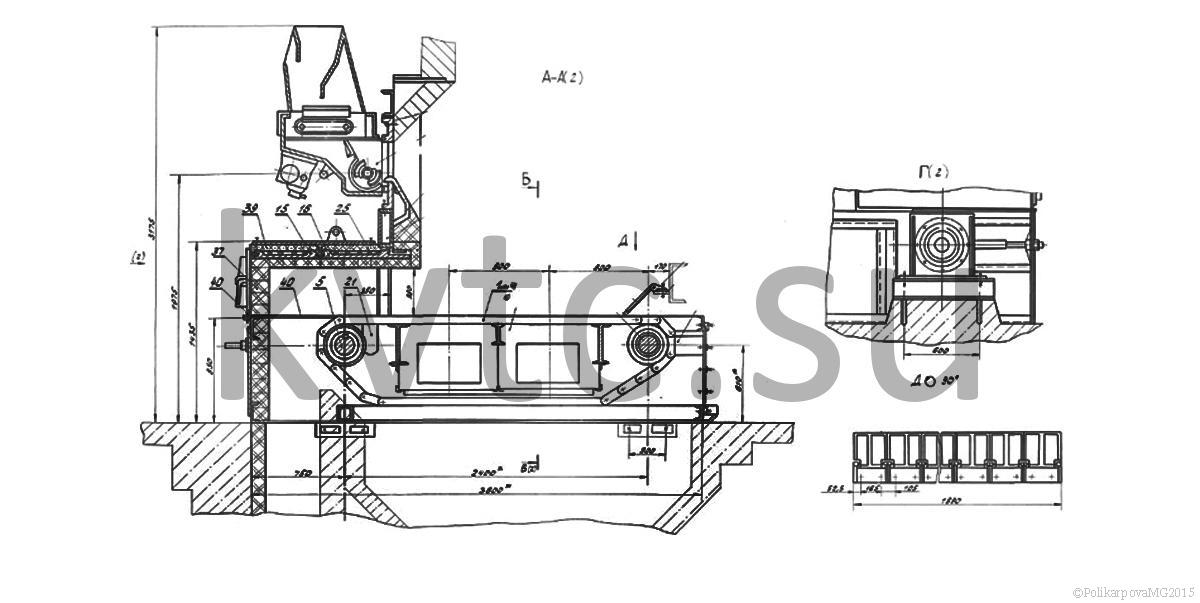

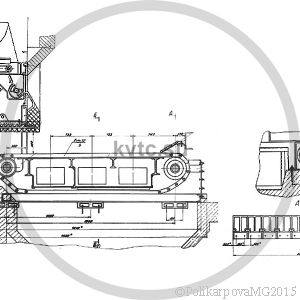

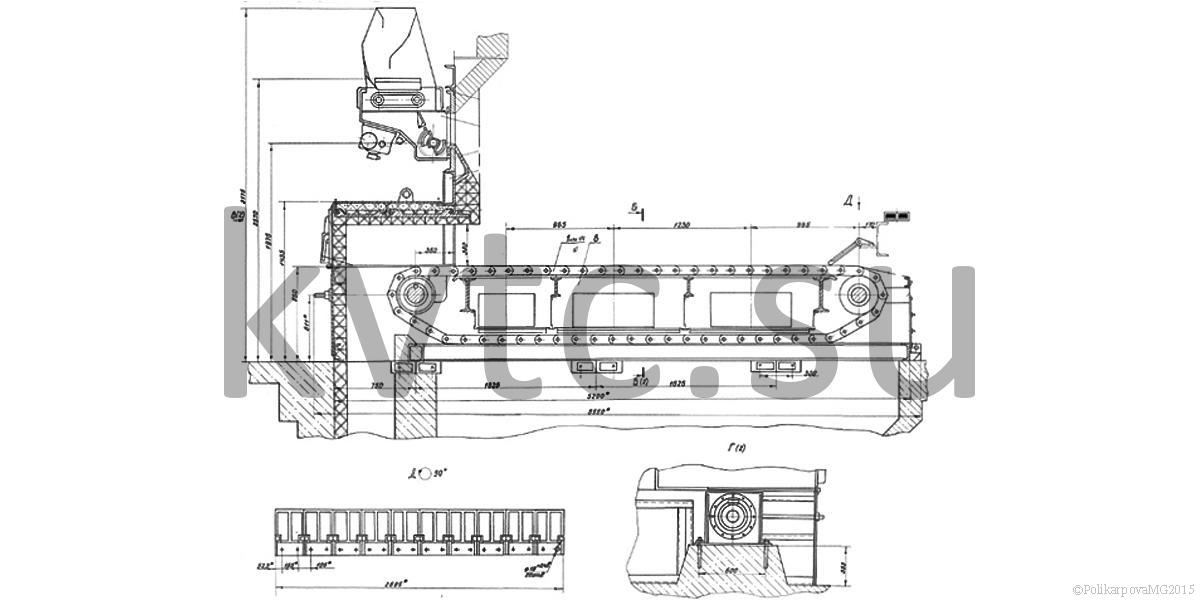

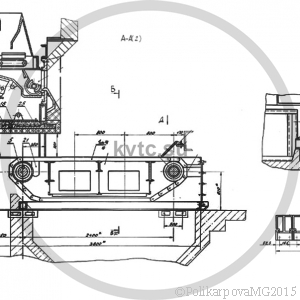

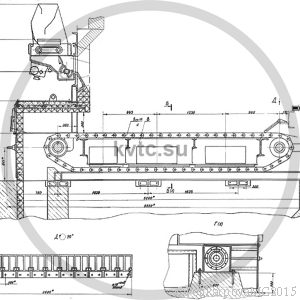

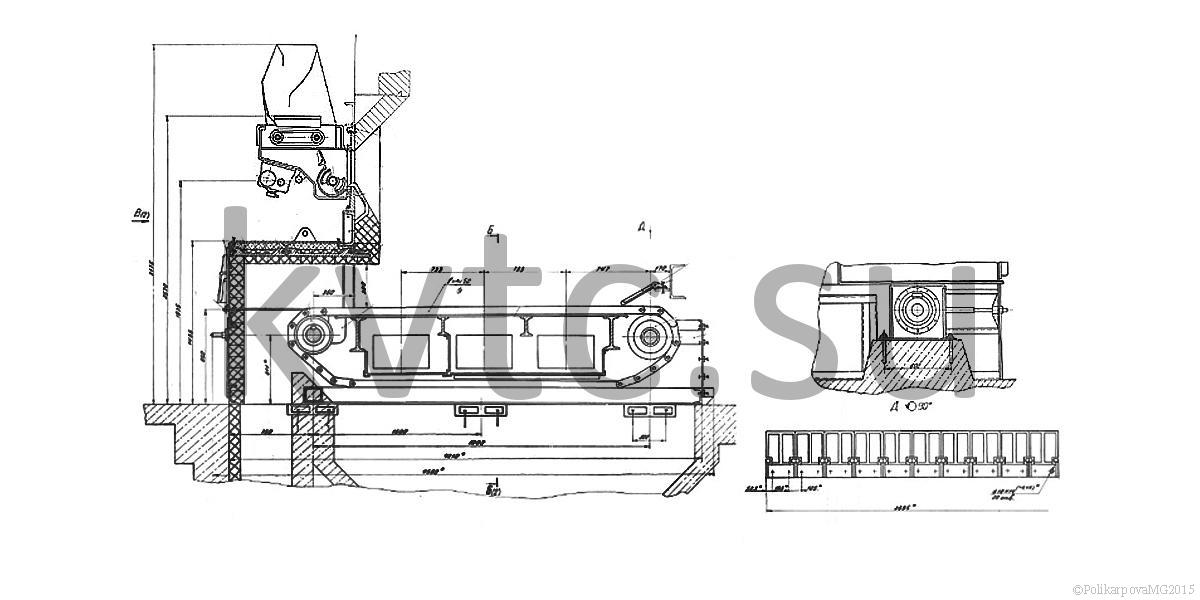

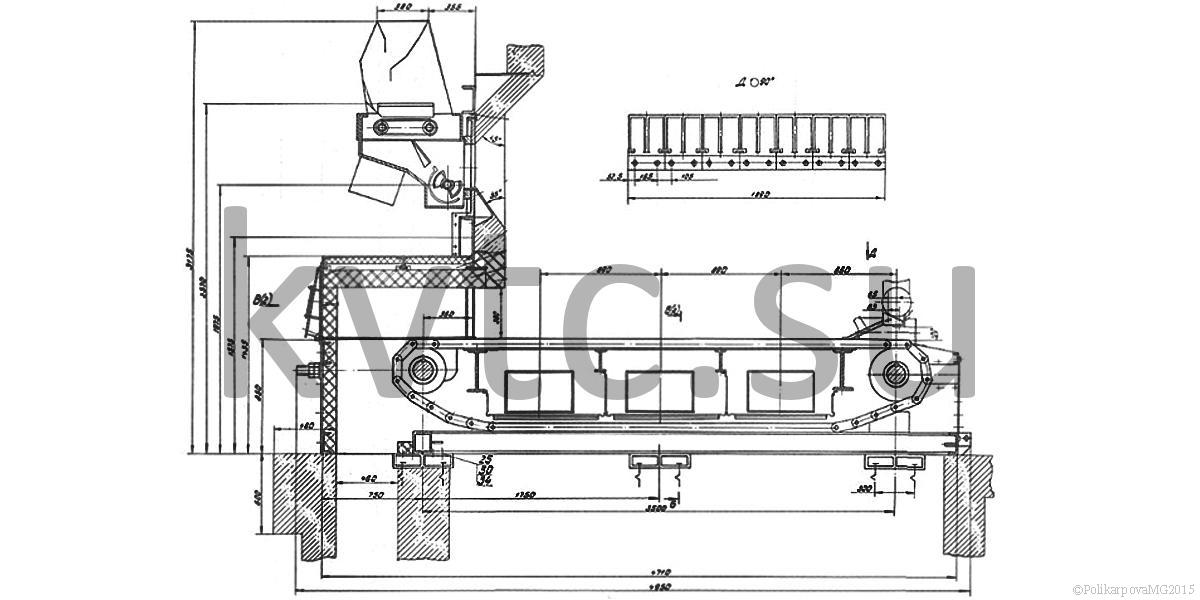

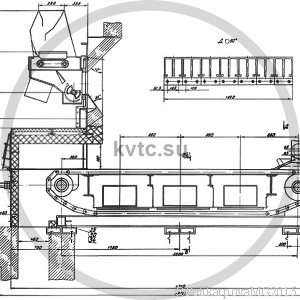

Топка ТЛЗМ состоит из рамы, движущегося колосникового полотна, переднего и заднего вала, привода колосникового полотна, предтопка и забрасывателя ЗП.

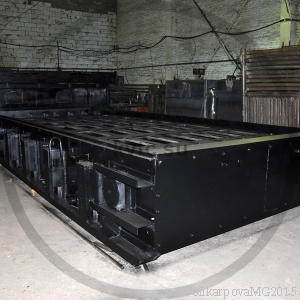

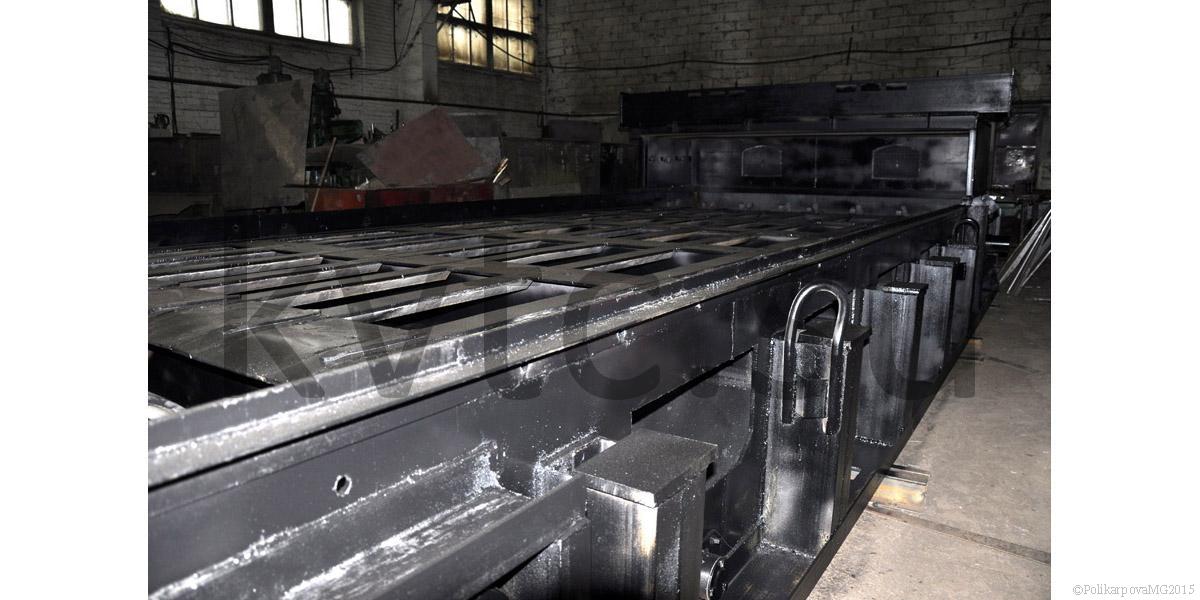

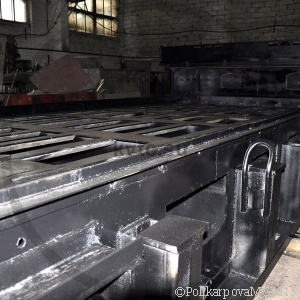

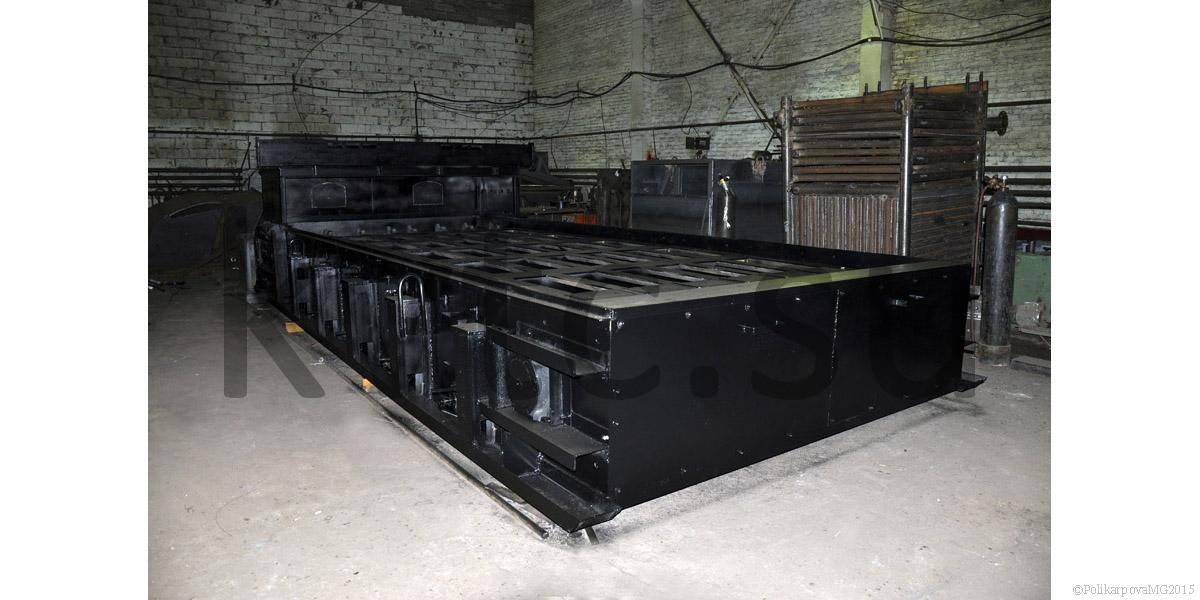

Рама топки ТЛЗМ состоит из двух щек, соединенных поперечными балками, на которые приварены уплотнения. Длина уплотнений подобрана так, что на каждом из них всегда находится один колосник, что предотвращает перетекание воздуха из зоны в зону. Рама устанавливается на заливаемые в бетонный фундамент башмаки так, что имеет свободное тепловое расширение в продольном от фронта и в поперечном от привода направлениях. На переднем башмаке со стороны привода рама жестко крепиться болтами согласно схеме теплового расширения, принятой для всех механических топок.

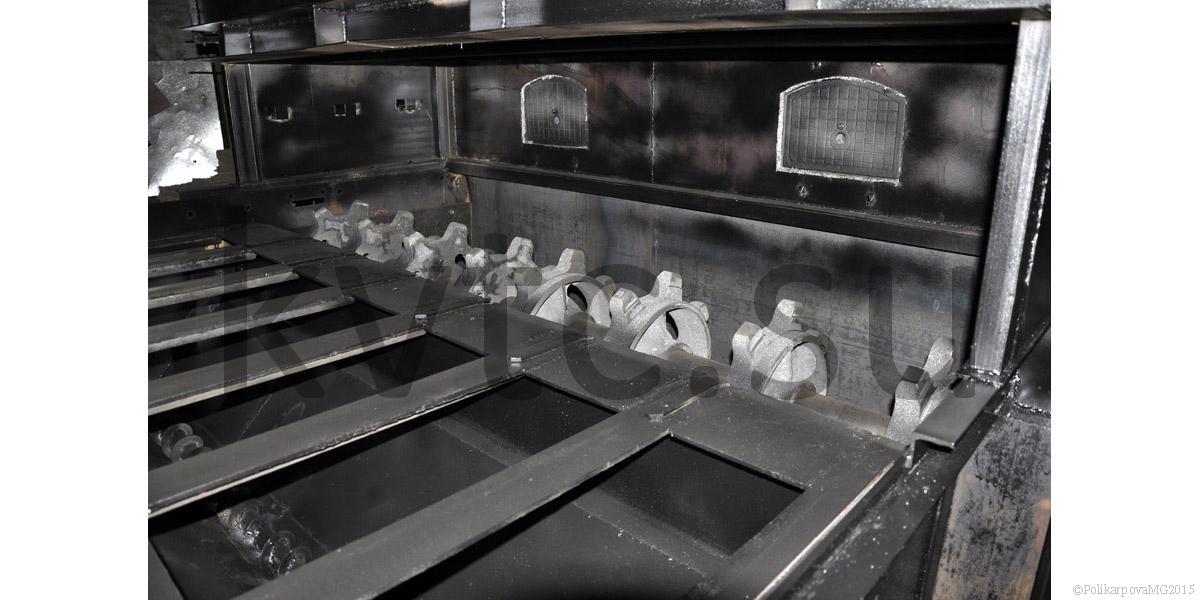

Полотно колосниковое ленточное включает в себя из пяти типов колосников: ведомых, крайних правых и крайних левых, ведущих правых и ведущих левых. Колосники ТЛЗМ набираются на соединительном стержне диаметром 25 мм. Ведущие колосники являются тяговыми, ведомые заполняют промежутки между ведущими колосниками, а крайние колосники выполняют роль бокового уплотнения. На боковых поверхностях колосники имеют зубцы, которыми они входят друг в друга. В результате увеличивается площадь живого сечения при минимальных зазорах, предупреждается выворачивание отдельных частей колосника в случае поломки.

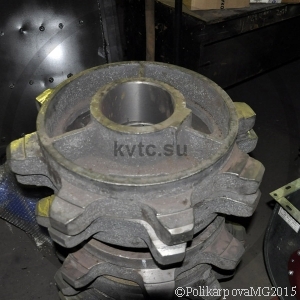

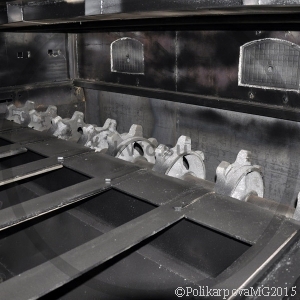

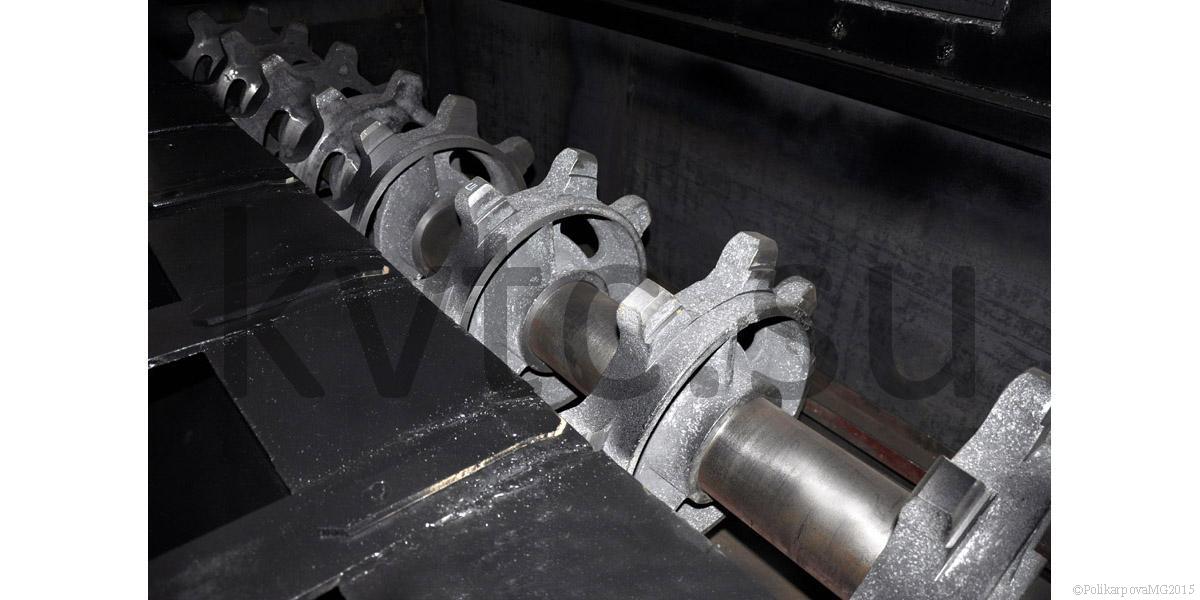

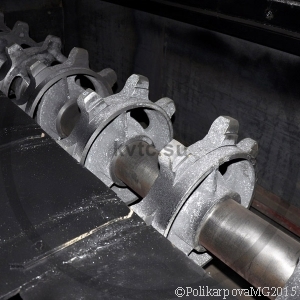

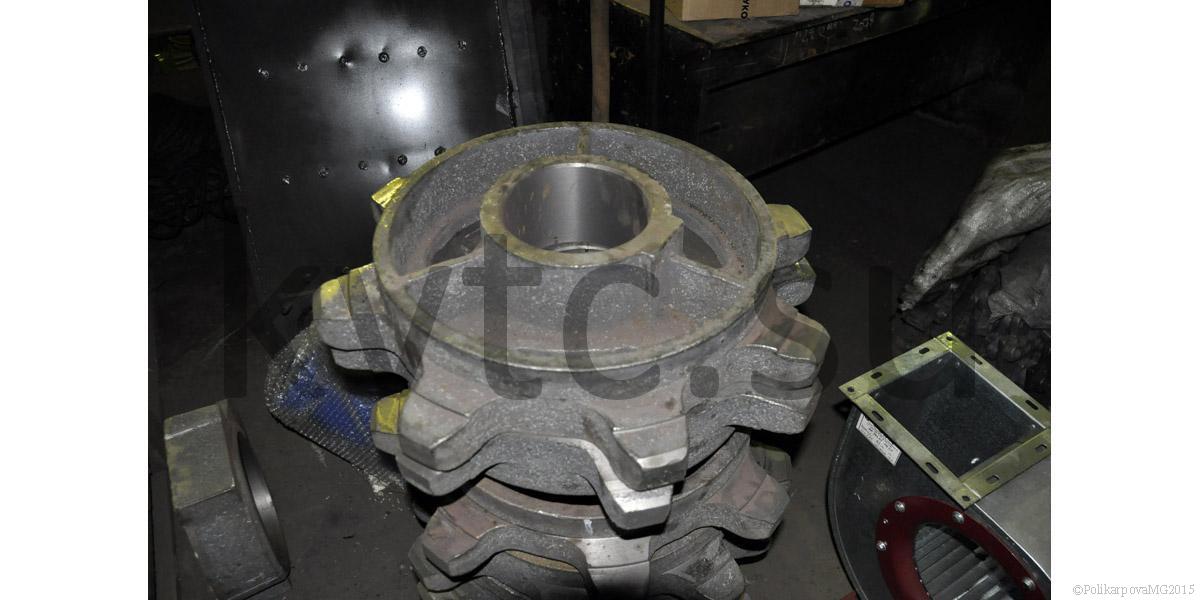

Передний вал топки является ведущим и устанавливается в пазах щек рамы в буксах, на подшипниках качения. На этом валу установлены звездочки, которые выполнены плавающими, что обеспечивает их самоустановку по ведущим колосникам полотна. На переднем валу установлены натяжные устройства в виде винтовых пар для натяжения колосникового полотна.

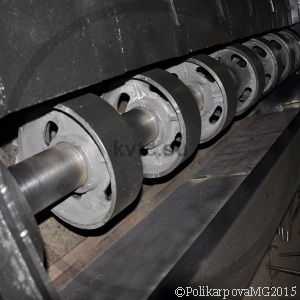

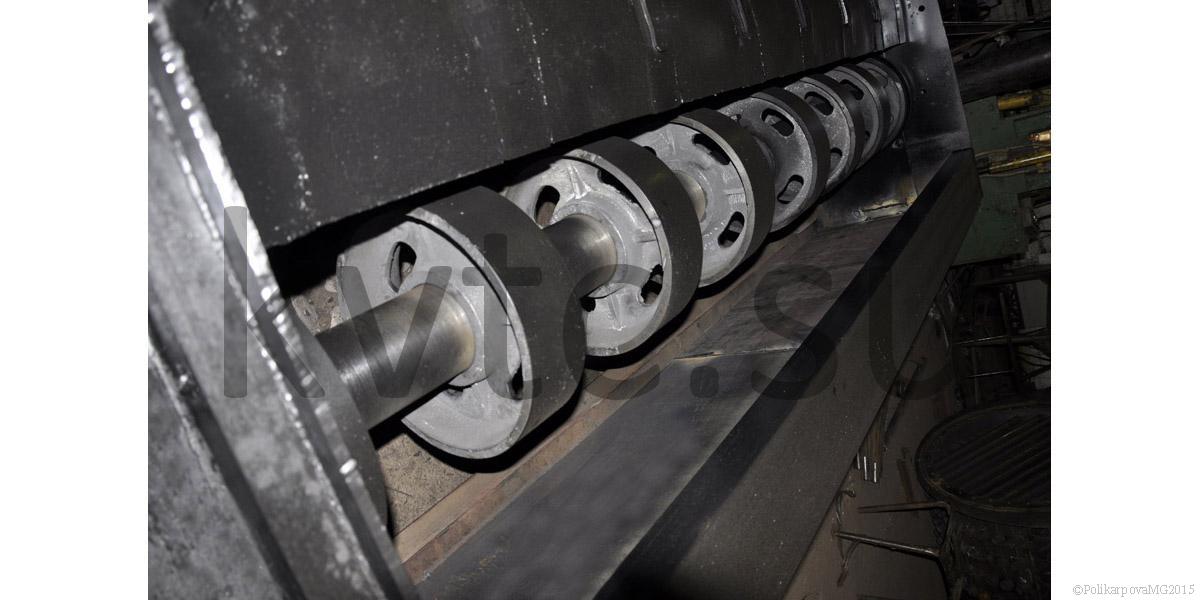

Задний вал со шкивами служит опорой колосникового полотна и расположен в задней части топки ТЛЗМ. Он установлен в щеках рамы в буксах, на подшипниках качения. Для предотвращения сдвига колосникового полотна в сторону крайние шкивы выполнены с буртиками. Под верхней ветвью колосникового полотна располагается дутьевой короб, разделенный на воздушные зоны. Подвод воздуха под топку односторонний и расположен со стороны привода колосниковой решетки, с противоположной стороны предусмотрены люки для очистки поддувала.

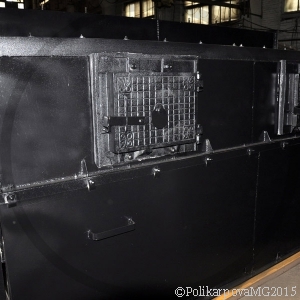

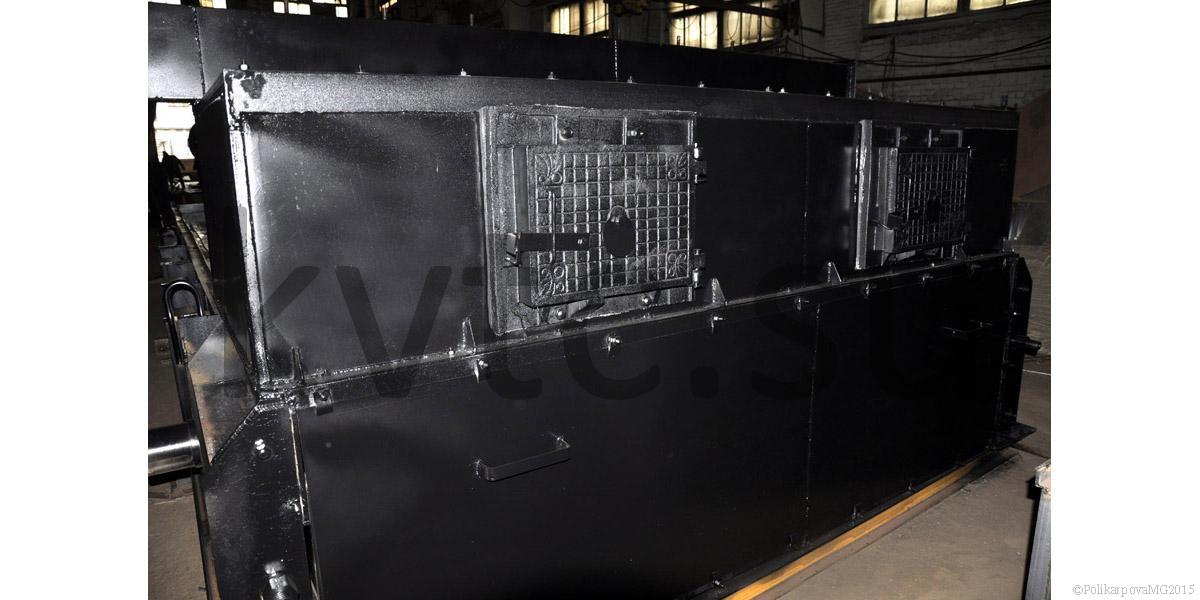

Предтопок топки ТЛЗМ устанавливается на раму в передней ее части и крепится болтами. Каркас предтопка сварен из профильного проката. На переднем листе предтопка установлены лазы. Под верхними листами обшивки размещен подвесной свод из огнеупорных кирпичей, установленных в чугунных подвесках. Пространство между листом и кирпичом заполняется теплоизоляционным материалом. Стенки предтопка с внутренней стороны обмуровываются огнеупорным кирпичом. Над предтопком установлен короб воздушный для подвода воздуха на пневмозаброс.

Топки работают по принципу непрерывного заброса топлива на горящий слой. Размер кусков угля не должен превышать 40 мм, количество мелочи (0...6 мм) - не более 60%. При медленном движении решетки обеспечивается нижнее зажигание по всей площади колосникового полотна. Особенностью этих топок является совмещение двух способов заброса топлива на решетку: механического, как основного, и пневматического, необходимого для развеивания пылевых фракций и организации их горения в топочном объеме. Горение на решетке ТЛЗМ происходит в тонком слое, который устанавливается для заданной нагрузки при непрерывном забросе топлива и соответствующей подаче воздуха.

Технические характеристики топки ТЛЗМ

Наименование Топка ТЛЗМ-1,87/2,4 Топка ТЛЗМ-1,8/3,0 Топка ТЛЗМ-1,87/3,5 Топка ТЛЗМ-2,7/3,0 Топка ТЛЗМ-2,7/4,0
Ширина колосникового полотна / Активная площадь полотна, мм 1870/3,3 1870/4,4 1870/5,4 2700/6,4 2700/9,1
Скорость движения полотна, м/ч 1,3...19,3

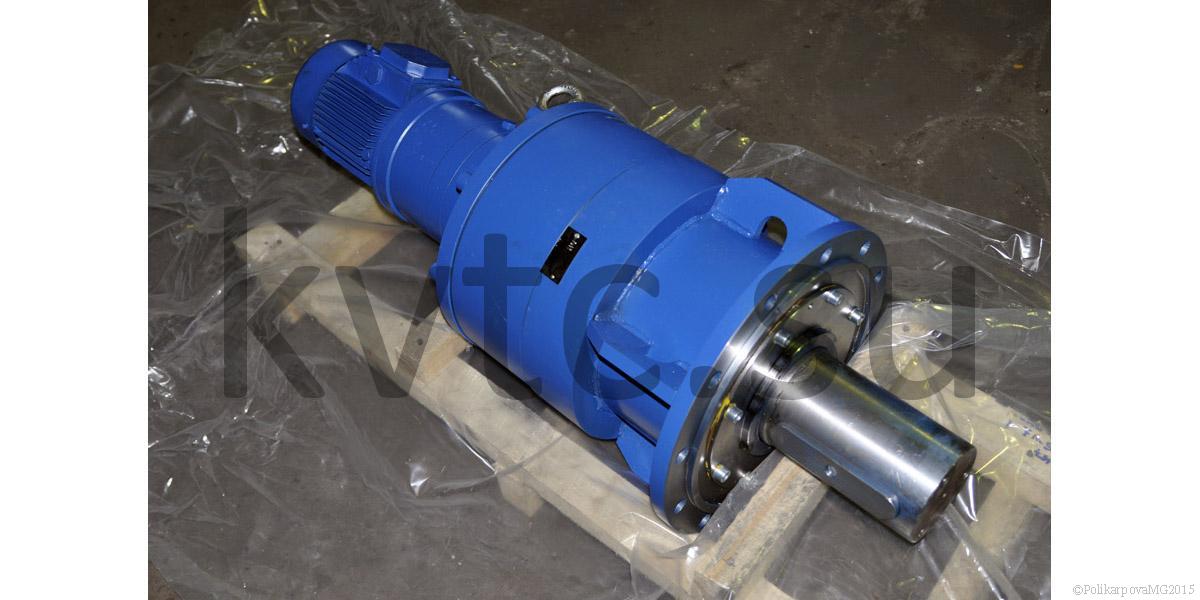

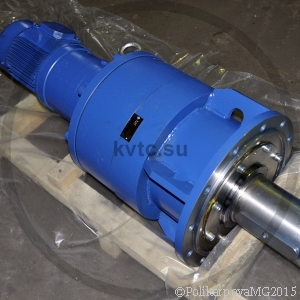

Привод решетки: редуктор,тип РГП-1 ПТБ-1200 РГП-1
Электродвигатель, тип 4ПБМ112М041МВ5
Электропривод, тип ЭПУ-1-1-3727ЕУХЛ4
Питатель ПТЛ-400/ЗП-400 ПТЛ-600/ЗП-600
Количество питателей, шт 2 2
Масса расчетная, т 10,1 11,1 10,1 12,4 14,7
Применение   КВм-3,0
КВм-4,0
Котлы производительностью выше 4,0 МВт

Применение топки ТЛЗМ

Механические топки ТЛЗМ предназначены для работы с котлами КЕ и КВм в полностью механизированных котельных с транспортерами топливоподачи и шлакоудаления.
В топках происходит непрерывный заброс топлива забрасывателем ЗП или ПМЗ на горящий движущийся слой топлива, что в сочетании с обратным движением цепной ленточной решетки обеспечивает нижнее зажигание по всей площади движущегося колосникового полотна и стабильное горение. Особенностью топки ТЛЗМ является совмещение механического, как основного, и пневматического заброса топлива, позволяющего оптимизировать горение пылевых фракций в топочном объеме.

Топливом для топок ТЛЗМ служат рядовые и грохоченые каменные и бурые угли, в которых содержание мелочи 0-6 мм не превышает 60%, а максимальный размер куска 50 мм.

Комплектация топок ТЛЗМ

В комплект поставки топок ТЛЗМ входит: полотно колосниковое ленточное в сборе с рамой, передний и задний вал, два пневмомеханических забрасывателя ЗП-400 или ЗП-600, привод ПТБ-1200 с электродвигателем и пускорегулирующей аппаратурой, предтопок, клапан, метизы (в том числе фундаментные болты), запасные части по ведомости ЗИП, фасонные огнеупорные материалы.
