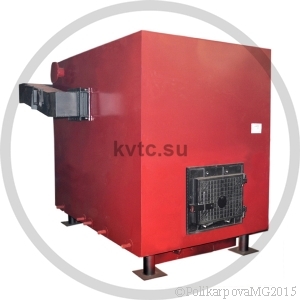

Котел 500 КВт без дымососа

Котел 500 без дымососа

Водогрейный котел 500 КВт на каменном и буром угле предназначен для отопления производственных помещений и жилых зданий, а также для горячего водоснабжения, устанавливается в производственно-отопительных котельных, в открытых и закрытых системах теплоснабжения.

Котел 500 КВт работает без дымососа - это позволяет вам сэкономить на затратах по приобретению и монтажу дымососа, а также экономить на протяжении всей эксплуатации котла, исключив затраты на электроэнергию.

Твердотопливный котел 500 КВт работает с принудительной циркуляцией воды. Температура нагрева воды до 115° С, давление до 0,6 МПа, КПД котла до 80%.

Основные достоинства водогрейного котла нашего котельного завода:

• простота в эксплуатации;
• надежность;
• экономичность;
• работает без дымососа;
• низкая цена котла.

Сжигаемое топливо каменные и бурые угли, можут применяться в качестве резервного топлива - дрова.

Водогрейный котел 500 КВт на твердом топливе имеет компактные размеры, высокий КПД и не требователен химическому составу воды, конструкция топочной решетки обеспечивает эффективное сжигание низкокалорийных каменных и бурых углей.  В случае необходимости применять в качестве резервного топлива дров вы можете заказать изготовление котла 500 КВт без дымососа с двумя загрузочными дверцами для удобства загрузки дров.

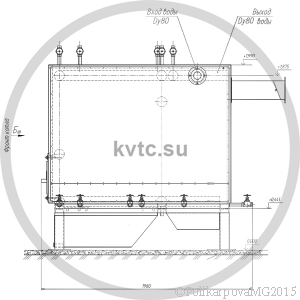

Техническая характеристика котла 500 КВт без дымососа

Устройство и принцип работы котла

Основным элементом котла является блок котла с ручной топкой. Блок котла представляет собой газоплотную сварную конструкцию, состоящую из топочной камеры, топки и конвективной поверхности нагрева, а также системы регулирования тяги и дутья.

Топочная камера выполнена из труб. Ручная колосниковая топка выполнена в виде охлаждаемой решётки или чугунных колосников. Под топочным полотном расположен дутьевой короб для подачи воздуха под слой топлива. Конвективная поверхность нагрева состоит из плотных трубный пакетов, которые расположены в шахматном порядке. Под конвективной частью находится зольный бункер с лазом для очистки от зольных отложений и осмотра труб конвективного пучка.

Выход газов производится через газоход, расположенный на задней стенке котла.

Система регулирования тяги и дутья в котле, обеспечивает устойчивую работу котла при любой температуре наружного воздуха.

Теплоизоляция блока котла выполнена из минераловатных теплоизоляционных плит, декоративная обшивка изготовлена из тонколистового окрашенного или полимерного стального проката.

Режим естественной тяги в котле, работа котла без дымососа

Естественная тяга в котле, системе газоходов и дымовой трубе развивается под действием плотности дымовых газов и атмосферного воздуха. Чем больше разность, тем больше развивается тяга. Плотность в свою очередь зависит от температуры, чем ниже температура наружного воздуха, тем лучше тяга.

С естестественной тягой в бытовых печах и котлах до 100 КВт, как известно проблем не возникает. Но чем больше мощность котла, тем сложнее его конструкция, больше объем дымовых газов и аэродинамическое сопротивление самого котла. Широко известны модели котлов типа НР-18 и шатрового типа, которые работали без дымососа, но конструктивно они имели неразвитую поверхность нагрева и высокую температуру уходящих газов. Как следствие КПД таких котлов было не более 60%, в лучшем случае.

Предлагаемая нами модель котла 500 кВт работающая на естественной тяге имеет высокое КПД. Как это достигается?

Сложность эксплуатации котла, работающего на самотяге, заключается в моменте его пуска, потому что тяга тем лучше устанавливается, чем больше разница температур наружного воздуха и горячих дымовых газов. Чем горячее газы, тем проще ее установить, но при высоких температурах уходящих газов, мы теряем КПД котла. В холодную погоду самотяга стабильна даже при высоком сопротивлении котла и температуре уходящих газов менее 500 °С. При пуске же котла в начале отопительного сезона, температура наружного воздуха еще плюсовая, разность температур недостаточная для развития самотяги. Для этого в котле имеется конструктивное решение, позволяющее преодолеть эти трудности. В момент пуска котла КВ 500 кВт горячие газы пускаются, через обводной газоход, установленный сбоку котла и соединяющий топку котла и газоход котельной. Не имея на своем пути никакого сопротивления, горячие газы свободно выходят из топки котла и двигаются по обводному газоходу с минимальным аэродинамическим сопротивлением, разогревают дымовую трубу и в ней появляется естественная тяга. Когда в топке котла устанавливается стабильный режим горения слоя топлива, обводной газоход перекрывается, и газы вытягиваются (протягиваются) уже и через конвективные пакеты, температура горячих газов снижается до 500 ° С. Водогрейный котел без дымососа выходит на мощность, задействована развитая трубная система котла и конвективные пакеты, КПД котла максимально - до 80%. При эксплуатации котла КВ 500 нет затрат на электроэнергию, нет потерь с уходящими газами, эффективно сжигается топливо, конструкция котла оптимальна.

Управление работой котла

Для управления работой котла, обеспечения расчётных режимов и безопасных условий эксплуатации котёл оснащён предохранительной и запорной арматурой, контрольно измерительными приборами, которые устанавливаются согласно схеме расположения арматуры.

Запорная арматура служит для отвода воды из котла в тепловую сеть, подвода обратной воды в котёл, слива воды из котла, выпуска воздуха из котла, периодической продувки и удаления шлама.

Контрольно измерительные приборы (манометры и термометры) обеспечивают измерение давления и температуры на входе и выходе воды из котла.

Котёл 200 КВт работает на естественной тяге, которую создают дутьевой вентилятор и дымовая труба.

Топливо в топку подаётся вручную через топочную дверь и сжигается на топочной решетке. Зола и шлак удаляются вручную через топочную дверь.

Комплектация котла 500 КВт

Котёл 500 КВт поставляется в виде блока с топкой на опорах, ящика с комплектующими (предохранительный и обратный клапана, запорная арматура, контрольно-измерительные приборы), комплекта колосников, системой регулирования тяги и дутья.

По согласованию с заказчиком котел может комплектоваться вспомогательным оборудованием:

• щитом управления,
• насосом,
• газоходами;
• дымовой трубой.

Котельный завод Энергопром осуществляет производство котельно-вспомогательного оборудования:

• топки;
• золоудаление;
• шлакоудаление;
• циклоны;
• дымовые трубы;
• систем водоподготовки;
• теплообменники;
• тягодутьевые-машины.

Заказать и купить водогрейный котел 500 КВт без дымососа, можно предварительно связавшись с нами по телефону +7 (913) 255-25-30, или отправить заявку на электронную почту sb-kvtc.su@mail.ru с указанием заинтересовавшей Вас модели котла и перечнем необходимого сопутствующего котельно-вспомогательного оборудования.
